1．生物显微镜(GB 2985－91)

---

1．1 生物显微镜系列

(1)生物显微镜的分类按表5－21规定。

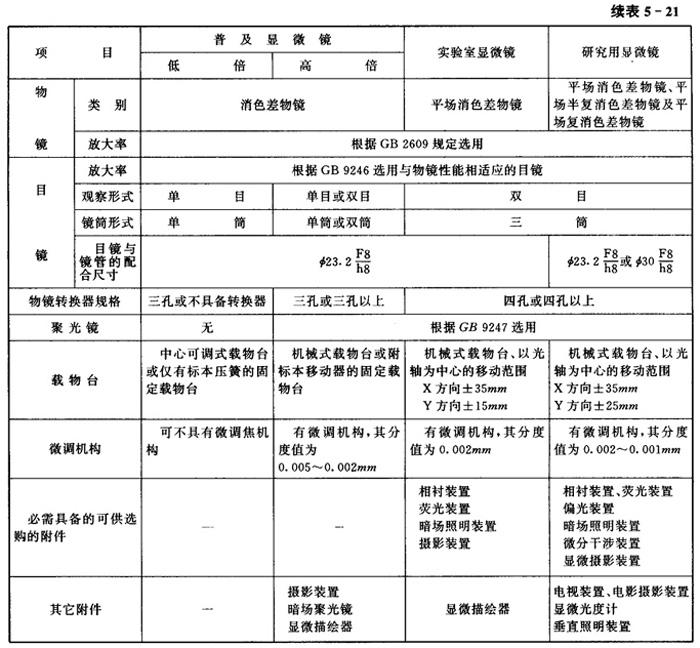

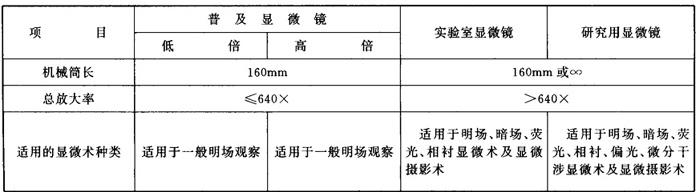

表5－21 生物显微镜的分类

(2)目镜定位面与初次成像平面之间的距离为10mm。

(3)生物显微镜物镜的像距为无穷远的光学系统，其镜筒透镜的焦距应在160、200、250mm三种数值中选用。

(4)生物显微镜载物台上安装标本移动器或标本夹(压簧)的孔的尺寸和位置应按GB9244的规定。(5)双目系统两出瞳间距离可调节，左右两出瞳之间的距离最小不大于55mm，最大不小于75mm。

(6)显微镜物镜和目镜的标志应符合ZBy329的规定。

(7)物镜齐焦尺寸应符合ZBY328规定。

(8)显微镜物镜螺纹尺寸应符合ZBY099的规定。

(9)显微镜可拆卸聚光镜、滤色片的连接尺寸应符合GB9245规定。

1．2 技术要求

(1)生物显微镜物镜在符合GB2609标准，盖玻片厚为0．17mm的情况下，显微镜的各类物镜应校正好相应的像差。

(2)生物显微镜光学系统成像应清晰，当视场中心的像调节清晰后，视场的圆形清晰范围(直径)应符合表5－22之规定。

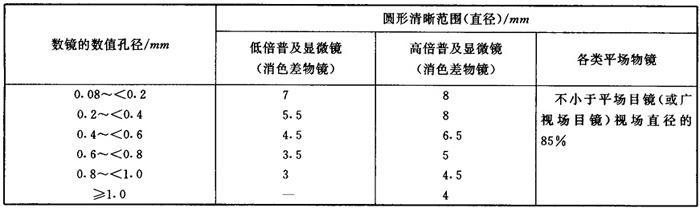

表5－22 生物显微镜视场的圆形清晰范围

(3)生物显微镜物镜数值孔径应符合设计值，其偏差应符合表5－23规定。

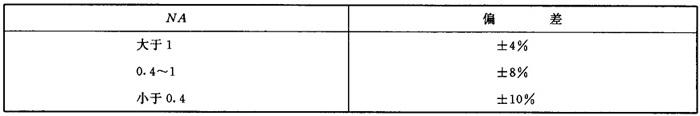

表5－23 数值孔径偏差

(4)生物显微镜物镜光轴对物镜螺纹轴线之同轴度。

物镜放大率在6．3×以下的(含6．3×)，同轴度不大于φ0．1mm。

物镜放大率大于6．3×的，同轴度不大于φ0．06mm。

(5)使用物镜转换器换用不同放大率的物镜时，各物镜应齐焦，齐焦差允许范围见表5－24。

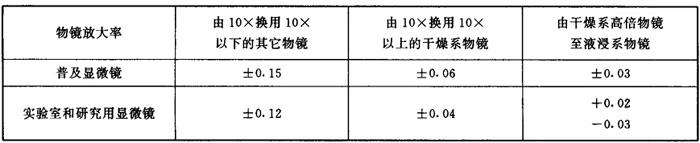

表5－24 齐焦差允许范围(mm)

注：负号是指物镜接近标本的方向。

(6)物镜转换器定位应准确稳定，其最大定位误差，相当于物面中心的最大位移。

普及显微镜 不大于0．03mm

实验室显微镜及研究用显微镜 不大于0．02mm

(7)使用物镜转换器换用不同放大率的物镜后，原像面中心不应越出视场。

(8)载物台与显微镜架的联结应牢固，当载物台的左侧或右侧受到5N水平方向的作用力时，其最大位移不得大于0．015mm，作用力撤去后，载物台应恢复到原位，不重复性不大于0．0025mm。

(9)使用机械式载物台或标本移动器使标本在5mm×5mm范围内移动时标本像不应模糊，如需要重新调焦时，其调节量：

普及显微镜 不大于0．012mm

实验室显微镜及研究用显微镜 不大于0．008mm。

(10)视场内像的清晰区域应与视场同心，无一边清晰一边模糊现象，由于视场两端清晰度不同所反映的该两处的焦面差值不大于0．02mm。

(11)使用微调焦机构时，用10×物镜观察，在景深范围内像面中心位移

普及显微镜 不大于0．1mm

实验室及研究用显微镜 不大于0．05mm

(12)微调焦机构空回

低倍普及显微镜 不大于0．016mm

高倍普及显微镜 不大于0．008mm

实验室显微镜 不大于0．004mm

研究用显微镜 不大于0．002mm

(13)使用粗调焦机构使镜筒或载物台上下移动时，其移动方向应与仪器光轴平行，其平行度偏差

普及显微镜 不大于30′

实验室及研究用显微镜 不大于20′

(14)显微镜物镜放大率准确度

普及显微镜 不超出±8%

实验室及研究用显微镜 不超出±5%

(15)显微镜目镜放大率准确度

放大率小于或等于6．3×时 不超出±8%。

放大率大于6．3×时 不超出±5%。

(16)带有倾斜式目镜筒的显微镜，当目镜筒作360°旋转时，目镜焦平面上像中心的位移不大于0．6mm。

(17)照明系统与观察系统的光轴应一致，视场内照明均匀，无一边亮一边暗或拦光现象，当聚光镜上升到最高位置时，聚光镜顶端应低于载物台表面0．03～0．1mm。

(18)双目显微镜左右两系统放大率差不应大于1．5%。

(19)双目显微镜左右两系统光谱色应基本一致，其明暗差不大于12%。

(20)双目显微镜左右两系统像面图形方位差不大于40′。

(21)双目镜筒的光轴应平行，在瞳距为55～75mm范围的任意位置上进行测量，其平行度偏差

水平方向的发散度 不大于60′

水平方向的会聚度 不大于30′

垂直方向的交叉 不大于20′

(22)目镜处于零视度时，左右两系统的目镜端面应在同一平面内，其偏差不大于1．5mm。

(23)生物显微镜各传动转动部分应传动舒适灵活，无过紧过松及滞涩急跳现象。

(24)生物显微镜光学零部件表面应清洁、无擦痕裂纹、无有害气泡、晕雾、霉点、垃圾、胶合面无脱胶，在视场内不应有妨碍观察的阴影或反射光斑等疵病。
