铝与铝合金阳极氧化膜(JIS H 8601)

---

1．适用范围

该标准适用于铝及铝合金的压延、铸造制品的地子上，为防蚀、表面硬化及其它目的所施行的有效面^❶ 的阳极氧化薄膜(以下称薄膜)^❷ 。

注❶  所谓有效面，是指用途上重要的面。

❷  薄膜是指按照JIS H 9500(铝及铝合金的硫酸阳极氧化处理技术基准)及JIS H 9501(铝及铝合金的草酸阳极氧化处理技术基准)等标准制成的。

2．种类

薄膜的种类，按照电解液，水密封孔处理，薄膜厚度，耐蚀性及耐磨损性进行区分。但是，铬酸薄膜只按电解液区分。

2．1 按照电解液的分类，如表1所示。

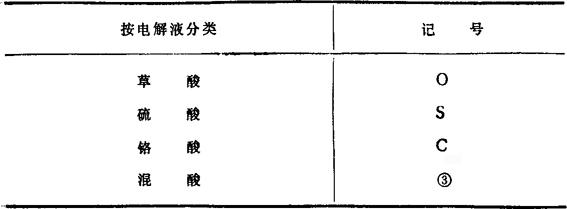

表1 按电解液分类

注❸ ：以两种以上的酸混合起来做电解液时，做主体的电解质记号在前，组合成其混酸分类记号。例如，硫酸为主体而混合入草酸的电解液，其记号为(SO)。

2．2 按水密封孔处理分类，如表2所示。

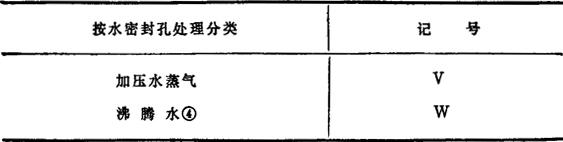

表2 按水密封孔处理分类

注❹ ：包含添加封孔助剂及使用常压水蒸气的时候。

2．3 按薄膜厚度分类，有6，9，14，20，25及30六种。

2．4 按耐蚀性分类，有K1，L1，KL1，K2，L2及KL2六种。

2．5 按耐磨损性分类，有R1，R2，J1及J2四种。

3．质量

3．1 薄膜厚度按表3的规定。

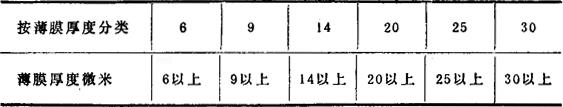

表3． 薄膜厚度

3．2 耐蚀性按表4^❺ 的规定。

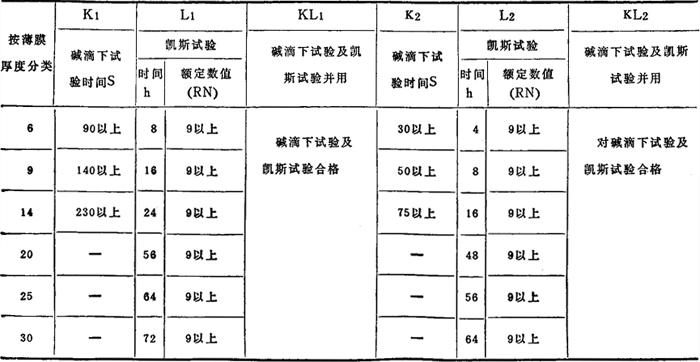

表4 耐蚀性

注❺ ：用标准电解液条件所制出的纯草酸薄膜，属于角码1，纯硫酸薄膜属于角码2。用混酸制出的薄膜，性能是与硫酸薄膜相等还是超过，应根据使用目的与订货者协商。另外，铬酸薄膜按3．5的规定。

3．3 耐磨损性，按照表5的落砂磨损试验或喷射磨损试验中的任一种^❺ 。

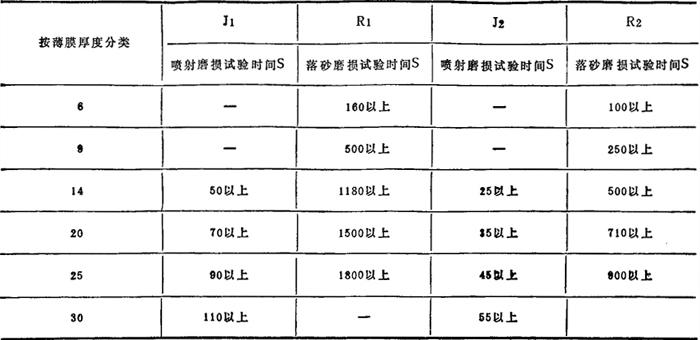

表5 耐磨损性

3．4 关于铬酸薄膜，不适用于3．2～3．4的规定，应按下面的规定：

(1)薄膜重量为2．2克／米2以上。

(2)用4．5进行盐水喷雾试验时候，在188厘米2(例如7．5厘米×25厘米)的面积内，不准有5个直径0．8毫米以上的点蚀。但是，要以离试样边缘、角、标记及操作支持部分1．6毫米的范围为对象。
