铜及铜合金

---

2．2．1 纯铜冶炼产品

纯铜冶炼产品的牌号、化学成分列于表2．1－82。

表2．1－82 纯铜冶炼产品的牌号及其化学成分(摘自GB 466－82)

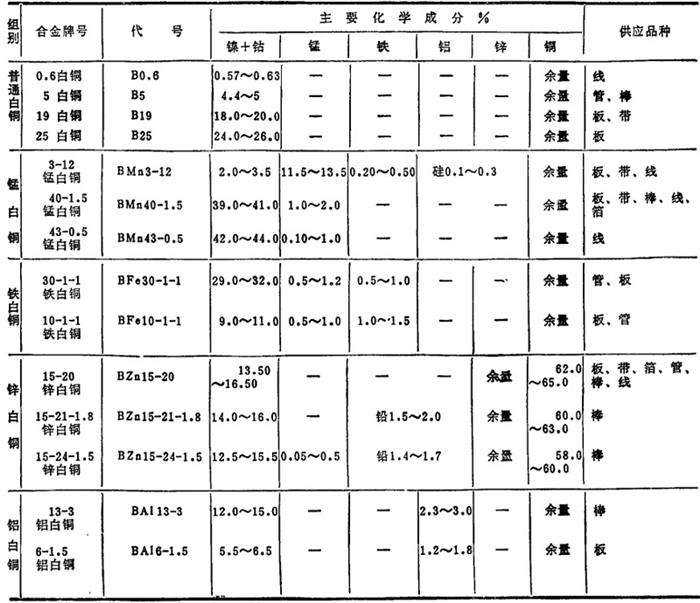

注：
❶ BMn3－12合金、作热电偶用的BMn40－1．5和BMn43－0．5合金，为保证电气性能，对规定有最大值和最小值的成分，允许略微超出表中的规定．

❷ 各牌号白铜所允许杂质的成分及含量见GB5234－85

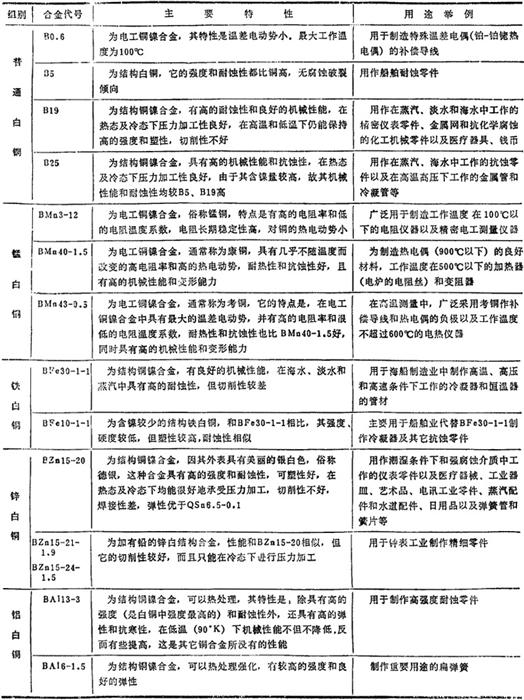

表2．1－91 白铜加工产品的主要特性及用途举例

2．2．3 铸造铜合金

见表2．1－92～2．1－95。

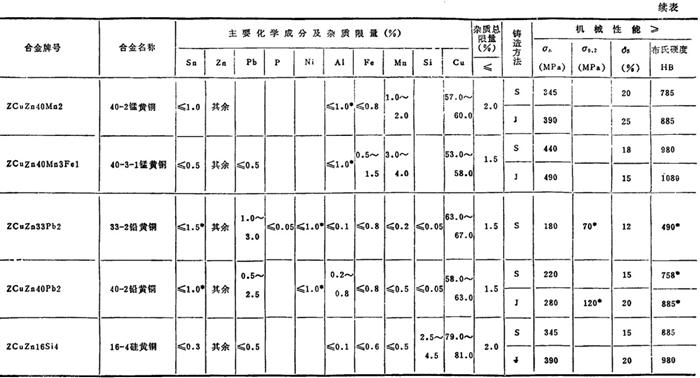

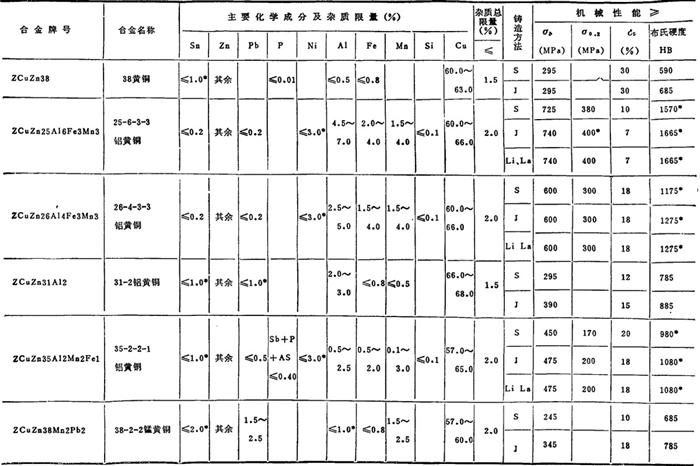

表2．1－92 铸造黄铜的牌号、化学成分及机械性能(摘自GB 1176－87)

注：
❶ ZCuZn40Mn3Fe1合金用于船舶螺旋桨，铜含量为55．0～59．0%。

❷ 在主要化学成分及杂质限量栏内，有“*”号的杂质限量不计入杂质总限量内。未列出的杂质元素，计入杂质总和。

❸ 机械性能栏内有“*”符号的数据为参考值。

❹ 布氏硬度试验力的单位为N。

❺ 拉力试样采用工作部分直径为14mm，标距长度为70mm的短比例试样。

❻ 砂型铸件本体试样的σb值不得低于表中规定值的80%，d5不得低于50%。

❼ 铸造方法代号为：S－砂型铸造；J－金属型铸造；La－连续铸造；Li－离心铸造。

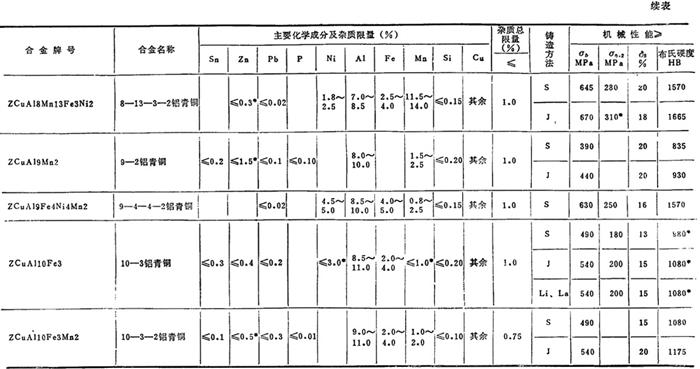

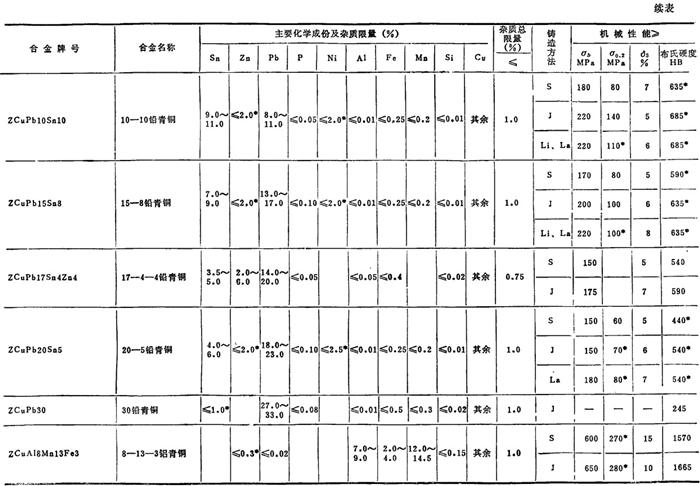

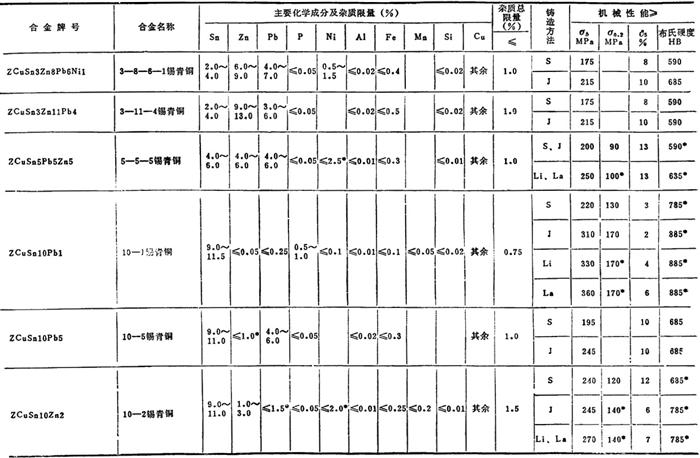

表2．1－93 铸造青铜的牌号、化学成分及机械性能(摘自GB 1176－87)

注：
❶ ZCuA110Fe3合金用于金属型铸造，铁含量允许为1．0%～4．0%。用于焊接件，铅含量不得大于0．02%。

❷ ZCuA18Mn13Fe3Ni2合金用于金属型和离心铸造，铝含量为6．8%～8．5%。

❸ 在主要化学成分及杂质限量栏内，有“*”号的杂质含量不计入杂质总限量内。未列出的杂质元素，计入杂质总和。

❹ 机械性能栏内有“*”符号的数据为参考值。

❺ 布氏硬度试验力的单位为N。

❻ 拉力试样采用工作部分直径为14mm，标距长度为70mm的短比例试样。

❼ 砂型铸件本体试样的σ_b值不得低于表中规定值的80%，d₅不得低于50%。

❽ 铸造方法代号为：S——砂型铸造，J——金属型铸造；La－连续铸造；Li——离心铸造。

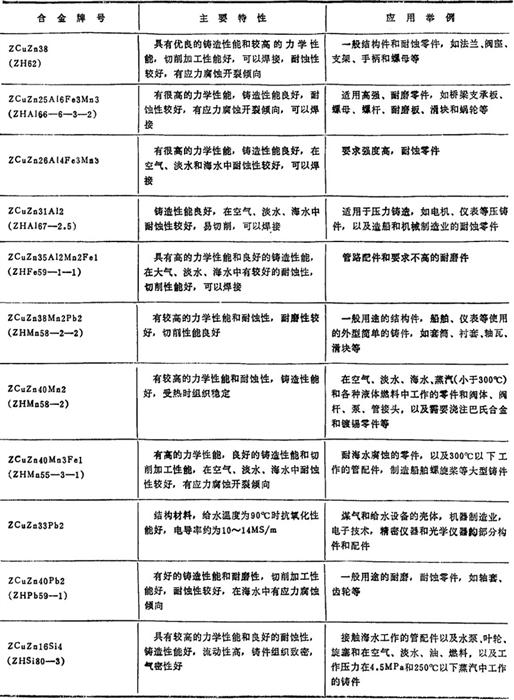

表2．1－94 铸造黄铜的主要特性和应用举例(摘自GB 1176－87参考件)

注：带括号“( )”的牌号为已废除的旧牌号。

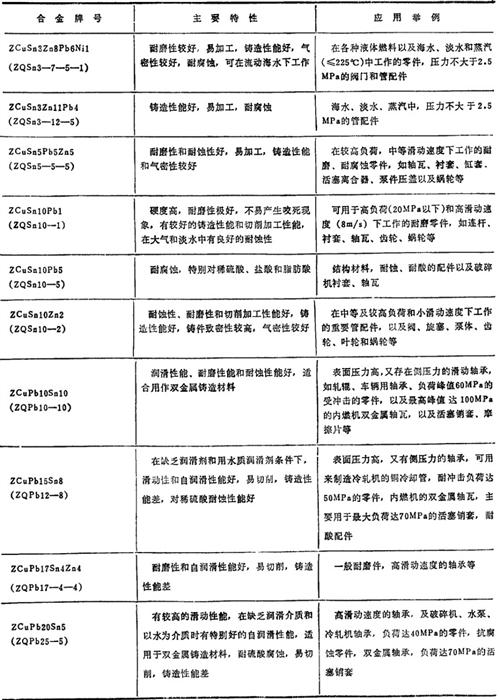

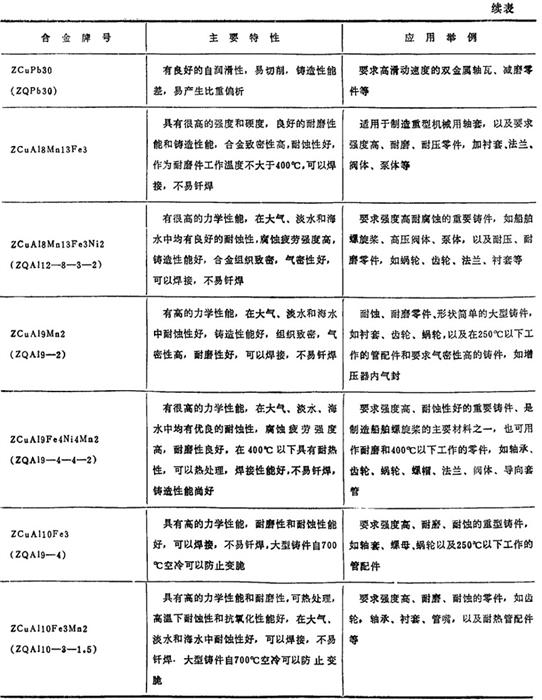

表2．1－95 铸造青铜的主要特性和应用举例(摘自GB 1176－87参考件)

注：
❶ 带括号“( )”的牌号为已废除的旧牌号。
