过盈联接

---

圆柱面过盈联接的受力情况及应力分布见图4．5-8、4．5-9，计算内容及公式参见表4．5-30。

表4．5-30 圆柱面过盈联接的计算(参见图4．5-8)

传递转矩T所需最小压强：

f应选钢-铸铁间摩擦系数范围内之小值。

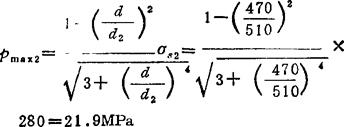

配合零件允许的最大压强：

齿圈45钢的屈服极限σ_s2=280MPa。

轮芯为脆性材料，抗压强度很高，不必再计算。

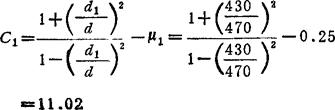

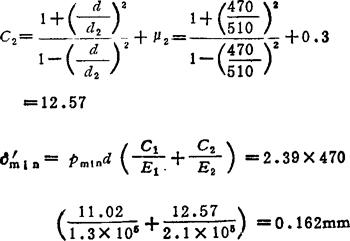

传递转矩T所需最小过盈：

选孔表面粗糙度R_a2=3．2μm，轮芯表面R_a1=1．6μm，查出对应的(表1．7-40)R_z2=12．5μm，R_z1=6．3μm，则δ_mim=δ′_min+1．2(R_z2+Rz₁)=0．162+1．2(0．0125+0．0063)=0．185mm。

配合零件允许的最大过盈：

选配合：选H7／s6，孔为轴(轮芯)为，其最大、最小过盈量为△_max=0．292mm，△_min=0．189mm，满足△_min≥δ_min；△_max＜δ_max。

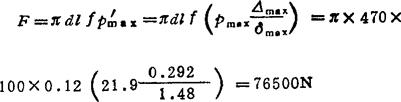

压入力F：
