自卸汽车用多级液压缸

---

TG、TMG和TSG系列自卸汽车用多级液压缸是山东临清专用汽车厂生产的产品。其TG系列为单作用式(图23．4－9)、TMG系列为末级双作用式(图23．4－10)、TSG系列为双作用式多级液压缸(图23．4－11)。适用于工程及矿山用自卸汽车和特种车辆车厢的后卸、侧卸和三向卸。

1－弹性圆柱销；2－卡环；3－油杯；4－孔用弹性挡圈；5－关节轴节；6－下连接头；7－密封垫；8－铰接螺栓；9－铰接管接头；10－轴用弹性挡圈；11－导向环；12－缸筒；13、14、15－1～3级套筒；16－柱塞；17－挡圈；18－O形密封圈；19－防尘圈；20－上连接头；21－锁紧钢丝

1－油杯；2－关节轴承；3－下连接头；4－内油管；5－防尘圈；6－O形密封圈；7－外缸；8－一级缸；9－二级缸；10－中间铰轴；11－活塞环；12－支承环；13－挡圈；14－缸盖

1－孔用弹性挡圈；2－关节轴承；3－O形密封圈；4－钢丝挡圈；5－支承环；6－后端盖；7－锁紧钢丝；8－Y形密封圈；9－活塞环；10－缸筒；11－一级活塞；12－二级活塞；13－三级活塞；14－内油管；15－防尘圈；16－连接头

(1)型号说明

4 TG － E 150 × 1500 EQ－L₁

❶ ❷ ❸ ❹ ❺ ❻ ❼

❶ 伸出级数：4级

❷ 液压缸型式

TG——单作用式多级液压缸

TMG——末级双作用式多级液压缸

TSG——双作用式多级液压缸

❸ 压力级

E——16MPa

❹ 伸出套筒最大外径(mm)

❺ 总行程(mm)

❻ 安装方式

EQ——上端球铰，下端耳环

EE——两端耳环

QQ——两端球铰

ZQ——上端球铰，中部耳轴

❼ 设计序号

L——临青

1——第一种

(2)性能参数(见表23．4－37)

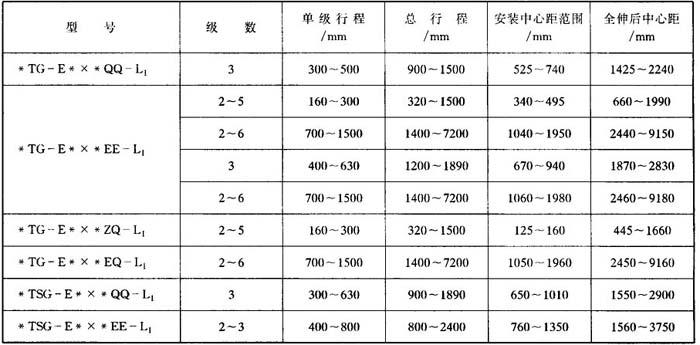

表23．4－37 TG系列多级液压缸性能参数

TG系列多级液压缸的套筒(柱塞)外径分别为60、80、100、125、150、180和210mm共七种；伸出级数为2～6级；单级行程125～1500mm共16个行程等级(符合国家标准GB2349－80)；额定压力16MPa。
