聚甲醛的性能及用途

---

聚甲醛(POM)按合成方法可分为均聚型和共聚型两种。均聚甲醛的分子结构为：n=1000～1500

共聚甲醛的分子结构为：

〔〕n

其中y占0．1～15%mol，其两种性能差异如表6－9。

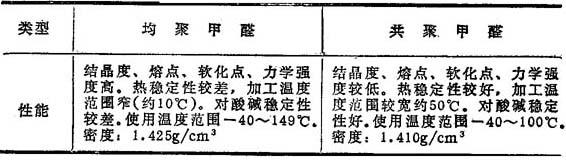

表6－9 聚甲醛的结构与性能

聚甲醛的著色性能较好，由于结晶度高，使著色的零件有很好的光泽，尺寸稳定性和吸水性较少。以成型后25℃下吸水率0%为基础，当温度、湿度、吸水率不同时对制件尺寸的影响如表6－10所示。

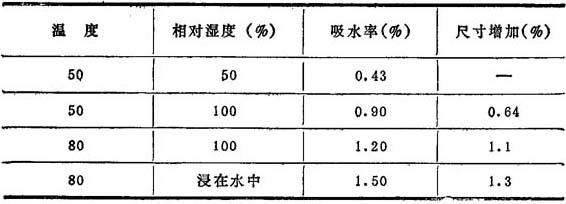

表6－10 温度、湿度、吸水率对聚甲醛制件尺寸的影响

聚甲醛的力学强度大、刚性高。特别是它的力学强度接近于金属，所以可以代替金属。它的耐疲劳性在所有热塑性塑料中是最高的，在拉伸压缩循环负荷下，疲劳强度达35．0MPa，因此特别适合承受循环负荷的制件。它的弹性模量高于尼龙66、ABS和聚碳酸酯。聚甲醛有高度的耐蠕变和应力松弛能力，这种能力随温度的升高而降低，但降低的数值比大多数其它热塑性塑料小得多。它能耐扭变，回复迅速，在载荷除去后即能完全复原，同时具有优良的耐摩擦、磨损性能和自润滑性，对金属的摩擦系数低，且静、动摩擦系数相同。另外聚甲醛的拉伸强度、冲击性能都很好。

聚甲醛在成型温度下，热稳定性较差，降解放出甲醛，所以有甲醛气味。它在受力时，可在140℃下短期使用，140℃施7．0MPa应力，经100h，其总应变在2．3%以下。在间歇受较大应力情况下，95℃还可以胜任。

聚甲醛的电绝缘性优良，它的介电损耗和介电常数在很宽频率、温度范围内变化很小，即使浸在水中或在很高湿度下，仍然会保持良好的电性能及耐弧性。

聚甲醛若长期曝露于强烈的紫外线辐射下，拉伸、冲击强度显著下降，在中等程度紫外线辐照下，会导致表面粉化、龟裂、力学强度下降。脂肪族、芳香烃、卤代烃、醇、酯对聚甲醛的渗透性较低，但小的极性分子，如水、甲醇、酮则渗透性较大。

由于聚甲醛各方面性能优越，可以代替有色金属和合金，所以，广泛用于汽车、机械、仪表、化工等部门。可以制作各种零件或部件。如轴承、衬套、垫圈、齿轮、叶轮、管道、化工容器配电盘等。
