聚氯乙烯和金属及其它材料的粘接

---

1．聚氯乙烯和橡胶粘接

实例一：软质聚氯乙烯塑料鞋、拖鞋的鞋帮和硫化橡胶鞋底的粘接

粘接时用两液型和一液型的胶粘剂。两液型是以甲基丙烯酸甲酯接枝的氯丁橡胶为底胶，以添加了异氰酸酯的氯丁橡胶或者天然橡胶为胶粘剂。一液型是用甲基丙烯酸甲酯接枝了的氯丁橡胶和异氰酸酯直接混合物为胶粘剂。

实例二：聚氯乙烯薄膜和橡胶粘接时，用下列配方：

合成橡胶 5g

硫 2g

乙基乙酰乙酸酯 50mg

醋酸乙酯 1000mg

用以上溶液涂覆、干燥。

2．聚氯乙烯人造革的粘接

对于同种聚氯乙烯人造革的粘接：使用丁腈橡胶—酚醛树脂胶粘剂或甲基丙烯酸甲酯接枝共聚的氯丁橡胶胶粘剂。若人造革粘接面是圆曲面，为了提高胶粘剂的粘接性能可采用以下两种方法：

❶ 先将丁腈橡胶—酚醛树脂胶粘剂涂覆1～2次，使其完全干燥，在粘接前用甲乙酮或甲基异丁基甲酮把表面弄湿再涂胶粘剂，而且对粘接面加以适当的压力。

❷ 对聚氯乙烯人造革进行表面处理，即用红外线灯或加热喷枪使粘接面软化后涂胶粘剂，并给予粘接面以适当的压力。

对于用布增强的人造革的粘接，可用丁腈橡胶或氯丁橡胶的乳胶涂在布上，然后干燥到透明加压数小时即可，但必须将气泡赶尽。

3．聚氯乙烯薄膜和尼龙织物或聚酯织物的粘接，粘接可用聚氯乙烯树脂、甲乙酮、邻苯二甲酸二辛酯、4—苯基异氰酸酯溶液。

4．聚氯乙烯和金属的粘接

聚氯乙烯和钢板复合，聚氯乙烯和铝复合，聚氯乙烯和铁丝复合用胶粘剂为氯乙烯—醋酸乙烯—无水顺丁烯二酸酐三元共聚物的溶液或者丁腈橡胶／酚醛树脂胶粘剂、改性环氧树脂胶粘剂等。

实例一：聚氯乙烯薄膜与钢板的粘接

氯乙烯、醋酸乙烯、顺丁烯二酸酐三元共聚树脂 100(重量份)

混合溶剂⁽¹⁾ 400～570

胶层厚度约15～25μm，在165～180℃活化，用辊压复合，压力0．4～0．9MPa，钢板须预处理，粘接剥离强度≥0．2kgf／cm。

实例二：聚氯乙烯与金属的粘接

使用改性环氧树脂胶粘剂，配方如下：

E－51 100(重量份)

聚氯乙烯 3

苯二甲酸二辛酯 3

环己酮 55

甲苯 34

多乙烯多胺 15

5．聚氯乙烯薄膜和胶合板的贴合

常用胶粘剂有：乙烯—丙烯酸共聚乳胶、丙烯酸类共聚乳胶、乙烯—醋酸乙烯乳胶。

薄膜前处理：聚氯乙烯薄膜粘接面用醇类溶剂清洗除去油污等。

涂布器具：毛刷、上胶辊

涂布量：120～150g／m²

压力：0．1MPa

加压时间：16～20h

温度：15℃以上(特别在冬季低温时应更加注意)

放置干燥时间：两天

6．聚氯乙烯和木材、纤维板、酚醛树脂的粘接

使用的胶粘剂：丁腈橡胶—酚醛树脂、过氯乙烯—酚醛树脂。

7．聚氯乙烯地面材料和混凝土基材粘接

聚氯乙烯塑料是应用较广的地面材料，无论是半软质的还是半硬质的，卷材或者块材，与混凝土基材粘接时常选用合成橡胶胶粘剂，如FN－303、XY401、氯丁胶或丁苯乳胶等。当在潮湿基材上粘贴时，常选用环氧煤焦油或环氧聚硫胶粘剂。

实例一：通用型氯丁胶 100(重量份)

氧化镁 8

氧化锌 5

叔丁酚醛树脂 100

醋酸乙酯 321．4

汽油 163．6

实例二：通用型氯丁胶 100(重量份)

氧化锌 10

氧化镁 8

防老剂D 2

碳酸钙 100

汽油 136

醋酸乙酯 272

实例三：10^#石油沥青 100(重量份)

30^#石油沥青 100

滑石粉 40

胶浆 70

注：胶浆：取硫化橡胶1份溶于30份苯—汽油混合溶液中。

用国产叔丁酚甲醛树脂改性的氯丁橡胶(FN－303)粘接聚氯乙烯与各种材料的粘接强度见表6－2。

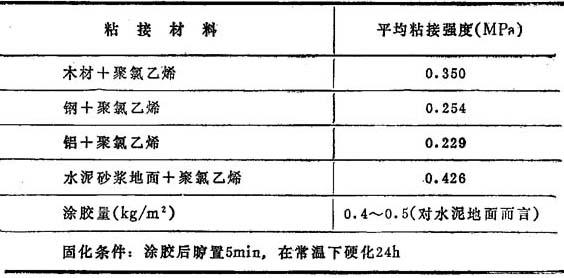

表6－2 国产FN－303胶粘剂粘接聚氯乙烯与各种材料的粘接强度

除以上胶粘剂外，还有以下几种常用胶粘剂如表6－3。

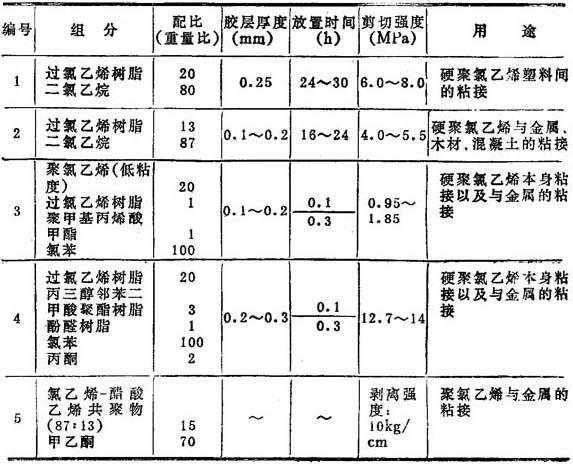

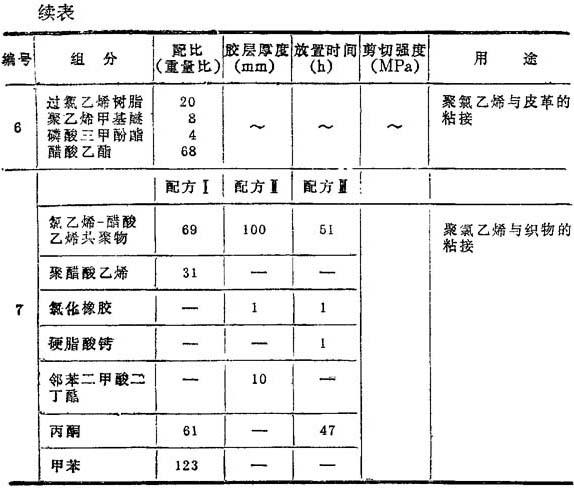

表6－3 常用聚氯乙烯和过氯乙烯胶粘剂配方
