考虑冲压件工艺的合理设计

---

3．3．1 冲压件设计的工艺要素

冲压件对材料的要求和选用原则见表3．5－36和3．5－37；冲压件设计的结构要素见表3．5－38～3．5－50；冲压件的尺寸精度见表3．5－51～3．5－57。

3．3．2 考虑冲压件工艺合理设计的设计准则

表3．5－36 冲压件对材料的要求和选用原则

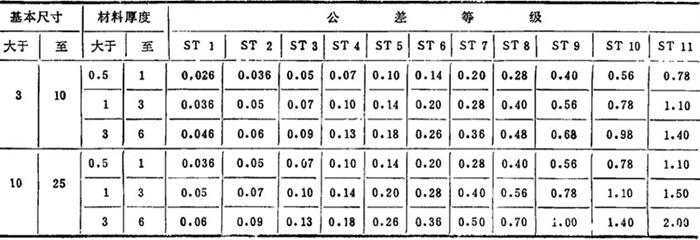

注：基本尺寸＜3及＞160～6300、材料厚度＜0．5及＞6的平冲压件尺寸公差可查GB／T 13914－92

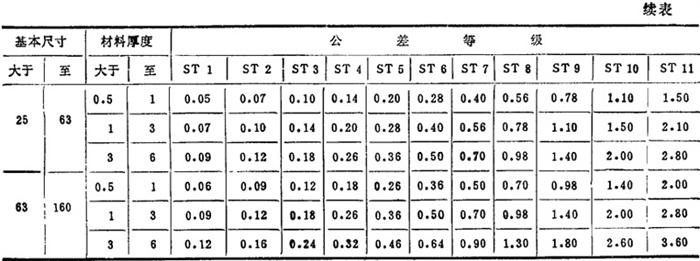

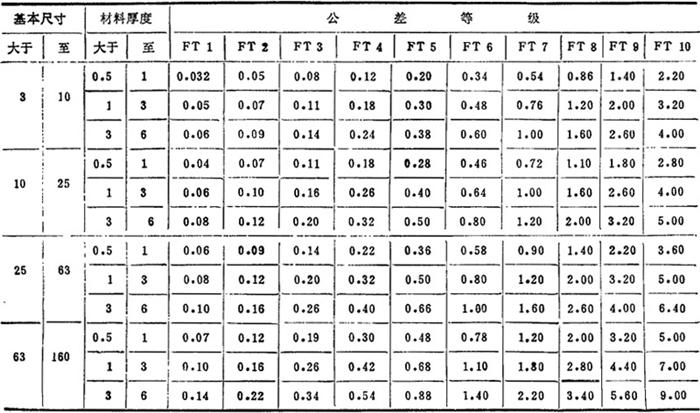

表3．5－52 成形冲压件尺寸公差(摘自GB／T 13914－92)mm

注：基本尺寸＜3及＞160～1000，材料厚度＜0．5及＞6的成形冲压件尺寸公差可查GB／T 13914－92。

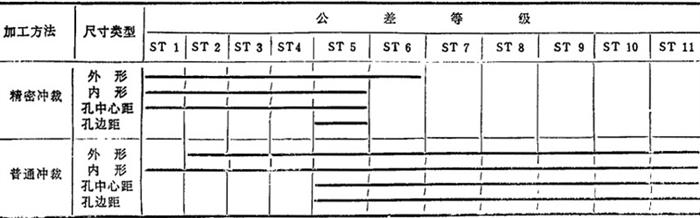

表3．5－53 平冲压件尺寸公差等级选用表(摘自GB／T 13914－92参考件)

注：成形冲压平面冲裁件尺寸公差等级选用可参见GB／T 13914－92参考件。

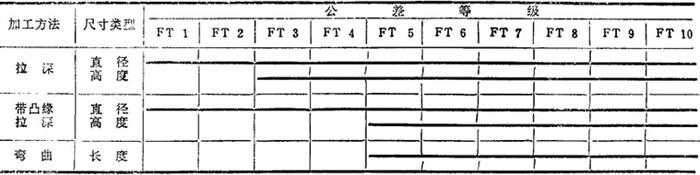

表3．5－54 成形冲压件尺寸公差等级选用表(摘自GB／T 13914－92参考件)

注：以其他成形方法加工的成形冲压件，其尺寸公差等级选用可参见GB／T 13914－92参考件。

表3．5－55 冲压件冲裁角度公差 (摘自GB／T 13915－92)

注：短边尺寸＞160～2500的冲裁角度公差可查GB／T 13915－92。

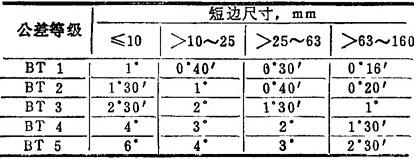

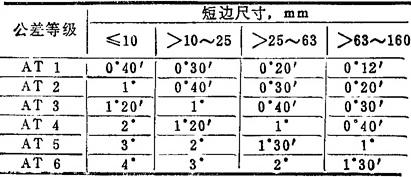

表3．5－56 冲压件弯曲角度公差 (摘自GB／T 13915－92)

注：短边尺寸＞160的冲压件弯曲角度公差可查GB／T 13915－92。

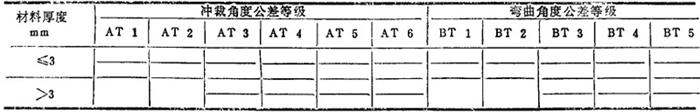

表3．5－57 冲压件冲裁角度及弯曲角度公差等级选用表(摘自GB／T 13915－92参考件)

考虑冲压件工艺合理设计的设计准则见表3．5－58。

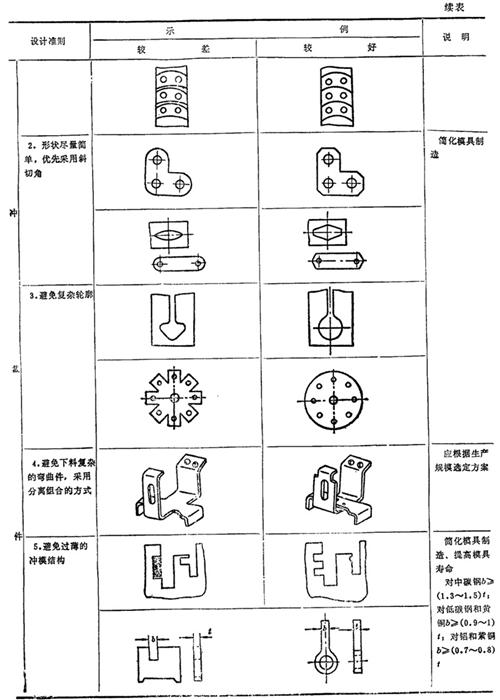

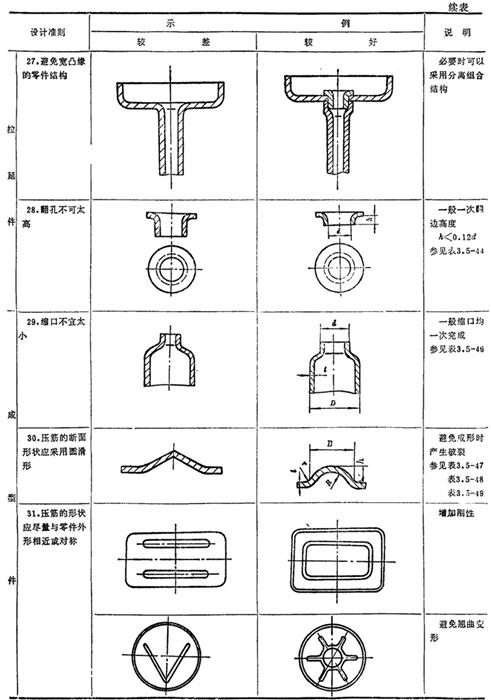

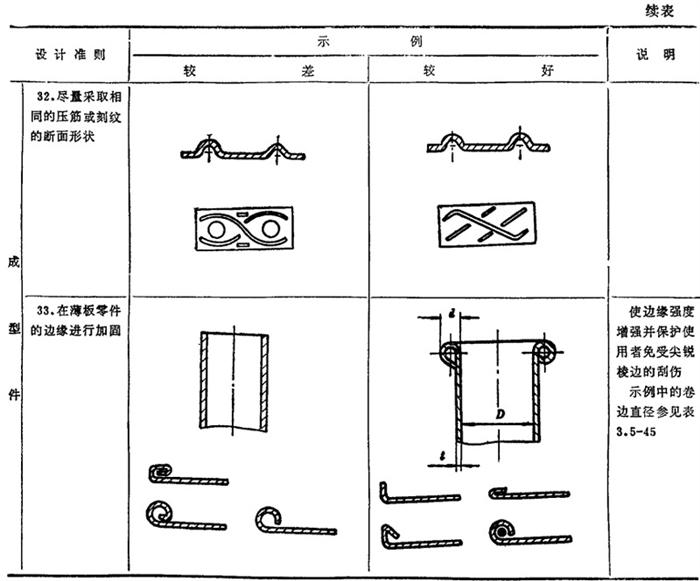

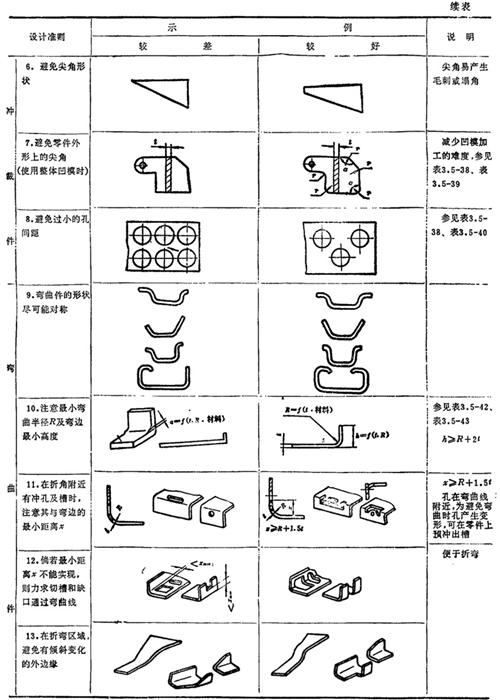

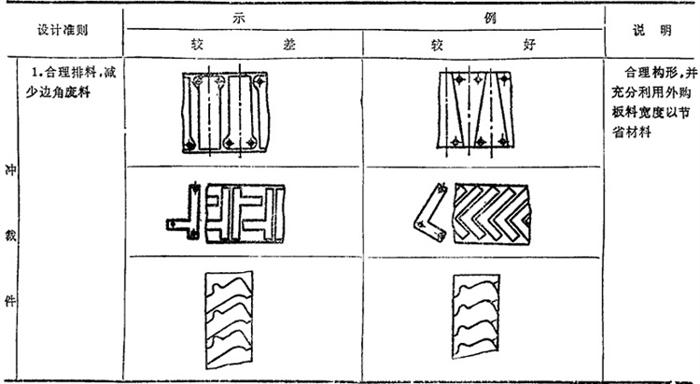

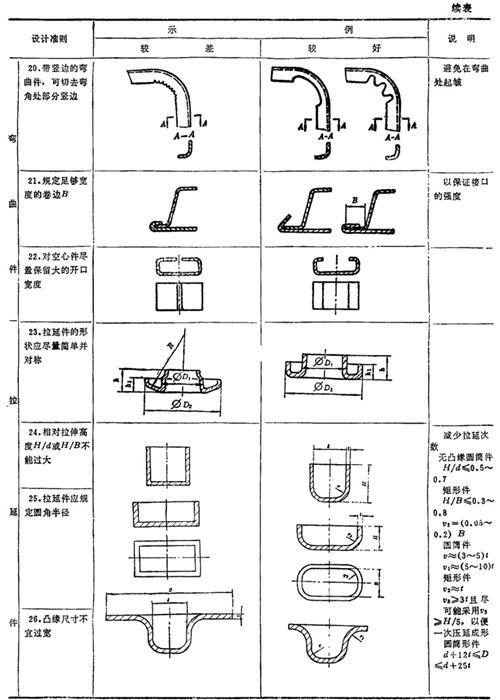

表3．5－58 考虑冲压件工艺合理设计的设计准则和示例
