离心泵流量的测定

---

泵流量测定方法较多，采用溢水堰装置是较为实用的一种。

溢水堰由长方形水槽及溢水板组成，溢水板上开有溢水口，溢水口有三角形、矩形及全开形三种，三角堰的测定流量范围为0．11～0．29米³／分，适用于糖厂。矩形及全开形适用于测定更大流量的场合。

图13－4为三角形溢水堰测定装置及其断面。

对溢水板的要求为：

(1)内表应光滑。

(2)厚度2毫米处要与板内表成直角。

(3)与水槽长轴垂直，垂直装在水槽末端。

(4)溢水口位于水槽宽度的正中并成90°。

(5)溢水口上部宽度允许误差为。

对溢水槽的要求为：

(1)槽壁在水重作用下不能变形。

(2)槽中部应加整流栅，防止水流有波浪。

(3)水泵出水管宜放在槽中。

流量公式：

Q=K×h⁵／²

式中 Q——流量(米³／分)

h——溢水高(米)

K——流量系数

B——水槽宽度(米)

D——溢水口底到槽底距离(米)

上述公式适用范围为：

B=0．5～1．2米

D=0．1～0．75米

h=0．07～0．26米及以内

溢水高的测定，在水槽侧壁打一小孔(Φ10～30)，用管子与水位计相连，小孔的位置为：离溢水板200～B毫米，离槽底50毫米，离溢水口底750毫米。水位计可用浮子水位计或针状水位计。只当溢出的水不附著在溢水板外侧时，才能开始测定溢水高。

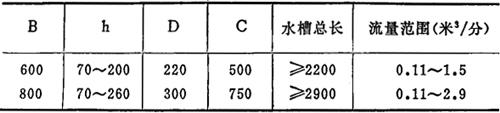

三角形溢水堰的尺寸，见表13－9。

表13－9 三角形堰尺寸(毫米)
