碱法蒸煮锅热量衡算及实例

---

［说明］现以容积为110m³蒸锅，蒸煮半漂硫酸盐木浆为例，对其蒸煮热量衡算的步骤和方法加以说明。与计算有关的数据及已知条件见表4－1－24。

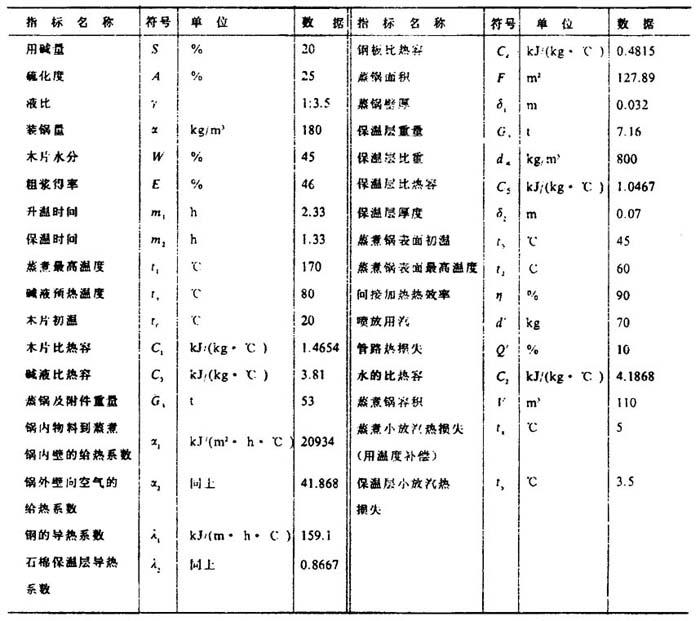

表4－1－24110m₃硫酸盐木浆蒸煮锅热量衡算已知数据

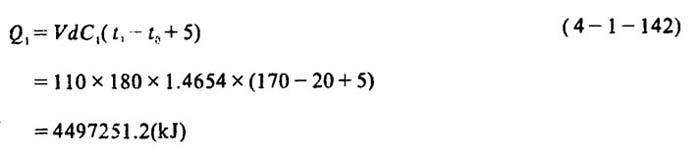

1．加热原料中纤维升到最高温度所需热量Q₁

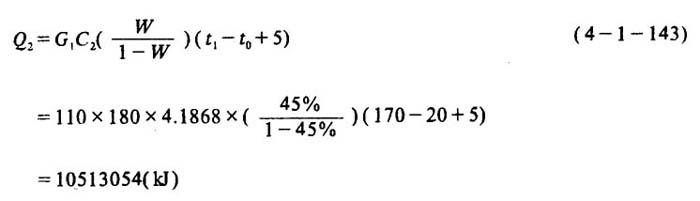

2．加热原料中水分到最高温度所需热量Q₂

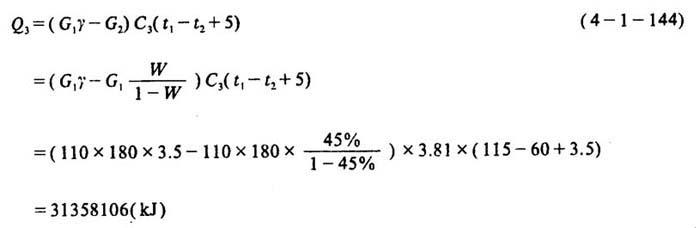

3．加热药液所需热量Q₃

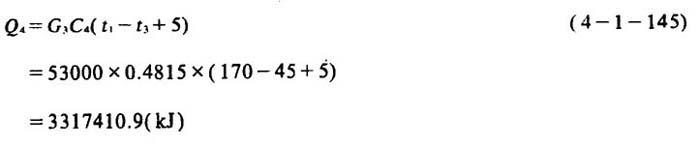

4．加热设备及附件所需热量Q₄

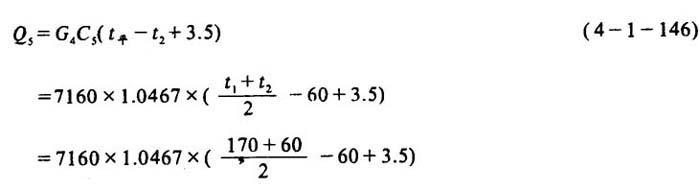

5．加热保温层所需热量Q₅

6．升温时损失的热量Q₆

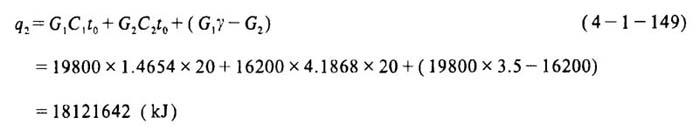

❷ 送液完毕升温开始时锅内物料所含热量q₂

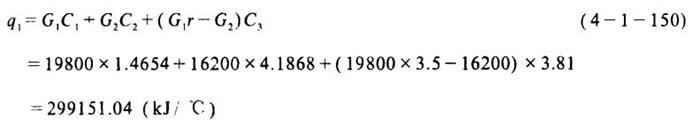

❸ 锅内物料加热升温1℃所需热量q₁

❹ 开始升温时锅内物料的混合温度t_混

❺ 整个蒸煮过程锅内物料的平均温度T

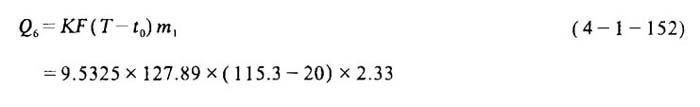

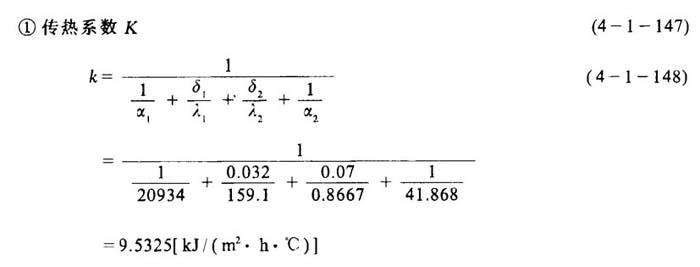

❻ 求升温时损失的热量Q₆

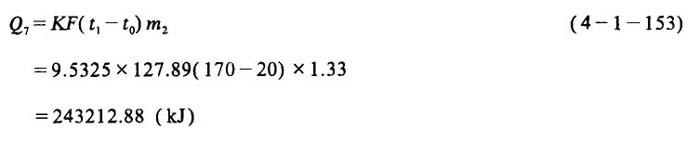

7．保温时损失的热量Q₇

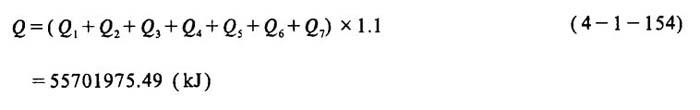

8．蒸煮一锅浆所需总热量Q

9．每锅次蒸汽用量D的计算

［已知］饱和蒸汽压力P=1078kPa

蒸汽汽化潜热R=2007．57kJ／kg

加热器效率η=90%

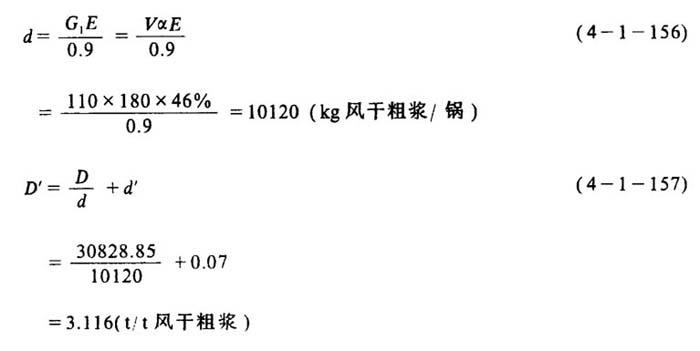

10．蒸煮每吨风干浆耗汽量D′

11．蒸煮锅小放汽和放锅的热回收计算

［说明］在蒸煮时一般要进行小放汽，而在使用喷放锅喷放时，也要闪蒸出大量蒸汽，如果将这些蒸汽排入大气，不但污染环境，而且造成浪费，因此需进行回收。

❶ 小放汽热回收计算

［说明］设每锅小放汽两次，两次温度分别为120℃和143℃，两次压力分别由196．2kPa降至0kPa和由392．2kPa降至196．2kPa。

a．小放汽的平均温度t_平

b．每吨风干浆放出蒸汽量D′

［说明］设1吨干木片在小放汽时放出90kg蒸汽，若粗浆得率为46%。

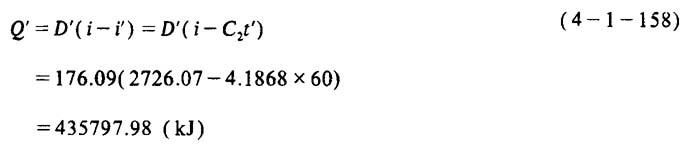

c．小放汽放出的热量Q′

［说明］若将小放汽放出的蒸汽用换热器由131．5℃冷却到60℃，131．5℃时蒸汽的比能为2726．07kJ／kg，则：

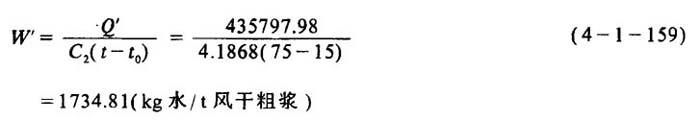

d．加热水量W′

［说明］设冷却水由15℃加热到75℃，则加热水量为：

❷ 放锅时大放汽的热量回收计算

［说明］设生产每吨风干浆在全压喷放时闪蒸的蒸汽量为952kg，喷放用蒸汽70kg。则生产每吨风干浆放出的蒸汽量为：

设蒸煮最高温度为170℃，若将闪出蒸汽在喷射冷凝器内由170℃冷却至90℃，170℃时蒸汽的比能为2773．34kJ／kg，喷射液初温为40℃，则需喷射液量为：

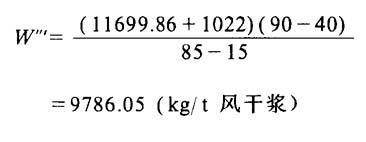

若将喷射冷凝液用换热器由90℃冷却至40℃，而冷却水由150℃升至80C，则需冷却水量为：
