电解加工

---

(一)电解加工的原理、特点及应用(表5．6－24)

表5．6－24 电解加工的原理、特点及应用

图5．6－18

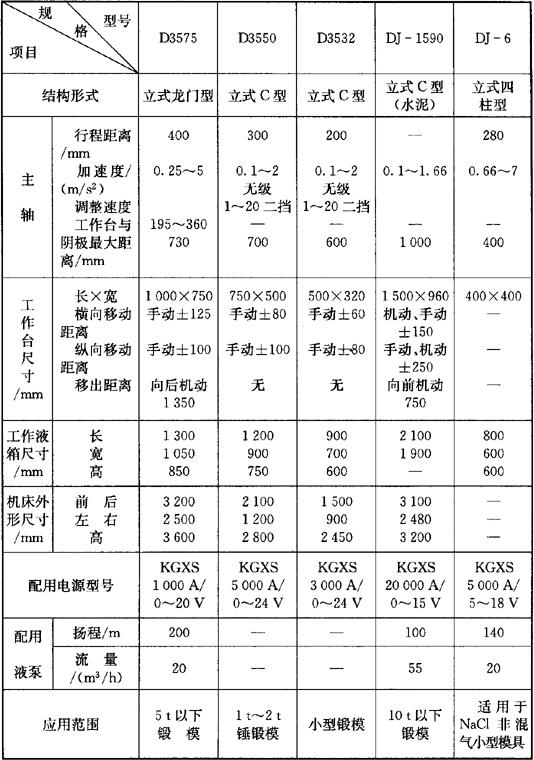

表5．6－28 型腔电解加工机床规格

对于大型模具型腔加工宜采用龙门式结构机床；中小型模具选用C型结构机床或四柱式机床，并配合适电源及液泵。

(四)电解加工型腔的方法

1．阴极材料与加工

阴极材料：20，20Cr，45，45Cr，1Cr18Ni9Ti，黄铜，紫铜等。

阴极的工作表面根据图纸经铣削轮廓外形及型面，再依据型面样板进行钳工修磨成所要求的形状。也可采用电解反拷加工法成型。

2．型腔加工法

电解加工型腔的方法主要有两种，即混气电解加工法和非混气电解加工法。混气电解加工是在电解液中混入一定量的气体，使气液混合物输入加工间隙进行加工。

(五)提高电解加工精度的途径

❶ 采用脉冲电解加工。

❷ 采用小间隙电解加工。

❸ 改进电解液，采用低浓度电解液。

❹ 采用混气电解加工。
