炉气的输送

---

1．风机的容量

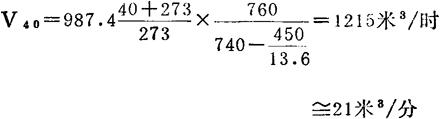

风机容量可根据净化系统操作状态下的出口炉气量来确定，按前述工艺计算示例，泡沫塔出口炉气体积为987．4标准米³，温度40℃，并假定风机前炉气压力为－450毫米水柱，则操作状态下的炉气量为：

风机容量也可以根据制酸量来确定：

式中 V——当温度为t，压力为p时，理论上所要求的炉气体积，米³；

Q——原酸产量，米³／时；

s——原酸总酸浓度，%；

t——风机前炉气的温度，℃；

p——风机前炉气的气压计压力，毫米汞柱；

g——标准状态下，1米³SO₂的重量，公斤；

x——炉气中SO₂含量，%(容积)；

y——吸收过程中SO₂收获率。

2．风机风压

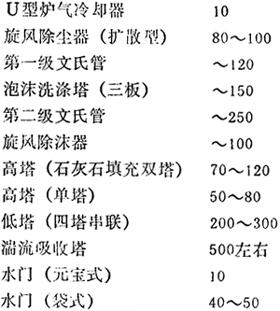

风机风压的选择要满足克服各设备和炉气输送管道的阻力。设备阻力应根据各设备的阻力计算，下述数据可供参考：

炉气在输送管道中的压力降可按下列公式计算。

摩擦阻力：

式中 入——摩擦阻力系数，对平滑管道等于0．012～0．045；

U——管道中炉气速度，米／秒；

D——管道直径，米；

γ——炉气重度，公斤／米³；

g——重力加速度，9．81米／秒²。

局部阻力：

式中 ξ——局部阻力系数，见表5－2－51。

管道中全部阻力损失：

式中 L——管道长度，米。

炉气在管道中的速度，下述数据可供选择时参考：
