滤芯污染堵塞发讯器

---

污染堵塞发讯器有目视式和电信号式两种类型。

目视式发讯器一般采用一红色指示元件作为警告信号。图27．2－4为某种形式的目视发讯器的原理图。在正常情况下，磁铁4和活塞5在弹簧6作用下处于上部位置，指示帽1和磁铁2在两磁铁吸力下处于下部位置。当滤芯完全堵塞时，其两端压差增大，作用在活塞5上的液压力推动活塞5连同磁铁4向下移动。此时指示帽在弹簧3作用下向上弹出，显示出红色指示信号。

1－红色指示帽；2－磁铁；3－弹簧；4－磁铁；5－活塞；6－弹簧；7－壳体

电信号式堵塞发讯器通过电气开关接通灯光或声响装置报警，或切断液压系统的电气控制回路使系统停止工作。

图27．2－5为一种电信号发讯装置的原理图。在正常情况下，磁铁1和活塞2在弹簧3作用下处于右边位置。当滤芯压差增大到规定值时，将活塞和磁铁推向左端，开关4在弹簧作用下动作并发出信号。

1－磁铁；2－活塞；3－弹簧；4－开关

此外，目前有的污染堵塞指示器还兼有目视和电信号发讯功能，通过一机械式目视指示器的动作驱动一微型开关，以发出电信号。

压力油路滤油器采用压差式污染堵塞发讯器，通过滤芯两端的压差来驱动发讯器。对于回油路滤油器可采用压力式发讯器，利用滤油器进油腔的压力来控制发讯器的动作。吸油滤油器一般采用真空压力或发讯器，当滤芯堵塞，液压泵吸油口真空度达到一定值时，发讯器动作。

几种国产滤芯堵塞发讯器的型号与主要技术参数见表27．2－4。

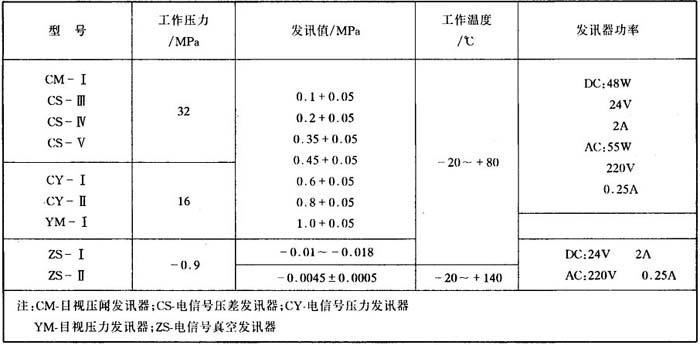

表27．2－4 发讯器型号与技术参数
