滚动轴承的代号

---

滚动轴承的代号是用一组字母和数字来表示其结构、尺寸、公差等级、技术性能等特征的产品符号。现行代号按GB／T272—93《滚动轴承代号方法》制订，与原代号(按GB272—88)有较大不同，作为过渡和便于对照，本手册所列的滚动轴承性能表中，将后者也列入。

滚动轴承代号由基本代号、前置代号和后置代号组成。基本代号表示轴承的基本类型、结构和尺寸，前置和后置代号是在轴承结构、尺寸、公差、材料、技术要求等有改变时，在其基本代号前后添加的补充代号。滚动轴承代号的排列和各位上数字和字母的含义如表4．10-2所示。

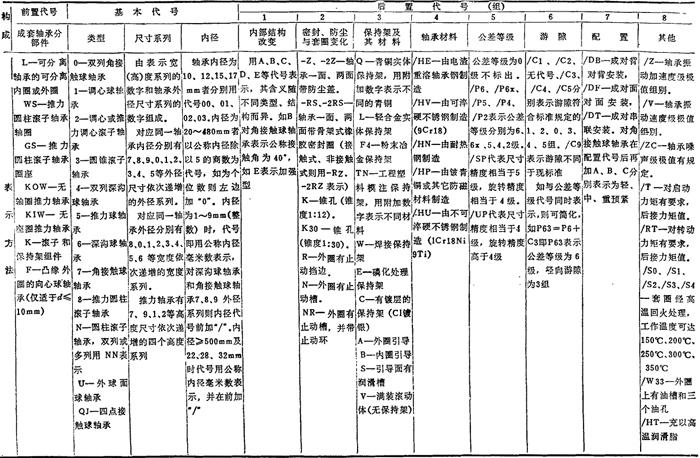

表4．10-2 滚动轴承的代号(摘自GB／T272-93)

滚动轴承代号举例如表4．10-3所示。

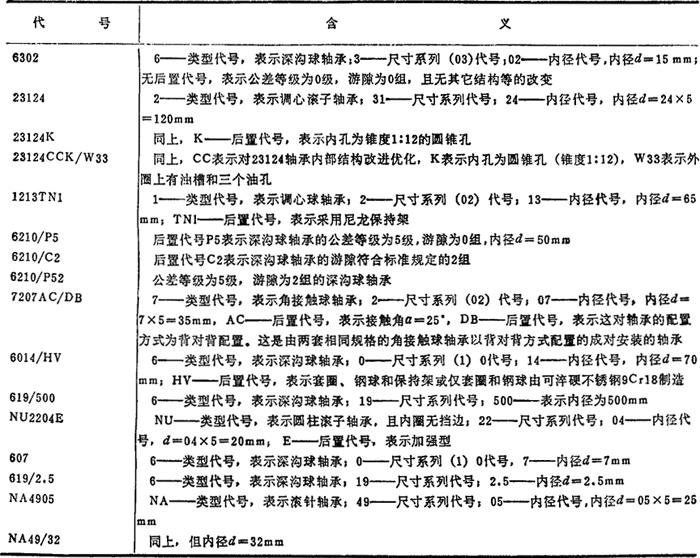

表4．10-3 滚动轴承代号示例
