比例控制放大器的产品介绍

---

比例控制放大器一般与比例阀配套供应。许多液压件厂家都有规格齐全的系列产品，见表21．4－2和21．4－3。各系列比例放大器产品在使用电源、输入信号、印刷电路、连接插座等方面均实现了标准化。一般使用220V、50Hz交流电源；印刷电路板幅面尺寸160×160mm；配用符合DIN41612标准的D32型或F32型插座和相应的电路板保持架。

现配合比例阀介绍以下放大器产品：

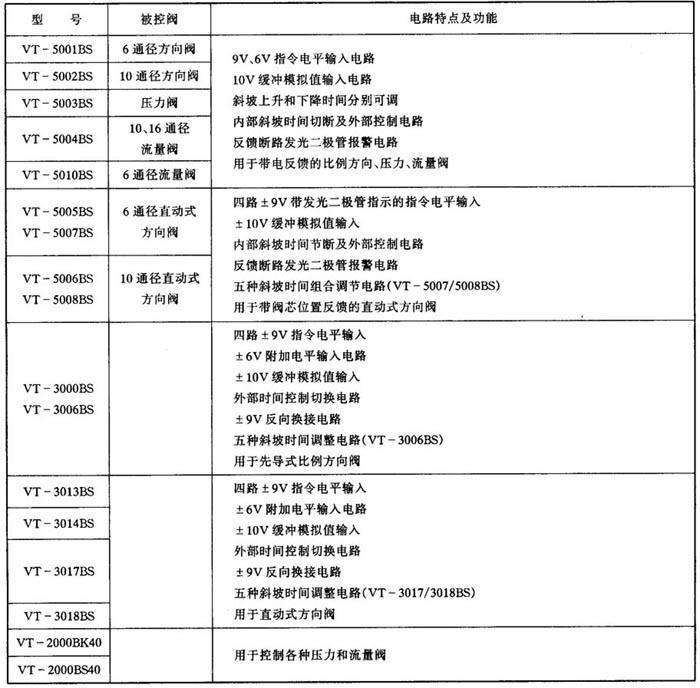

表21．4－2 AME、SK系列电液比例阀专用控制放大器(榆次油研公司)

(1)10Ω系列比例控制阀用放大器(榆次油研公司)

A．型号说明

❶ 系列号

❷ 机能型式：D——直流输入式

❸ 负荷：10——10Ω

❹ 电源电压

100——AC100V

200——AC200V

❺ 设计号

❶ 系列号

SK1022——反馈控制形式

SK1015——直流输入式(直流电源用)

❷ 机能型式

A——反馈电压极性为负

B——反馈电压极性为正

❸ 电源电压

100——AC100V

200——AC200V／220V；电池电源用DC24V

❹ 设计号

B．AME型10Ω比例控制放大器性能参数(见表21．4—4)

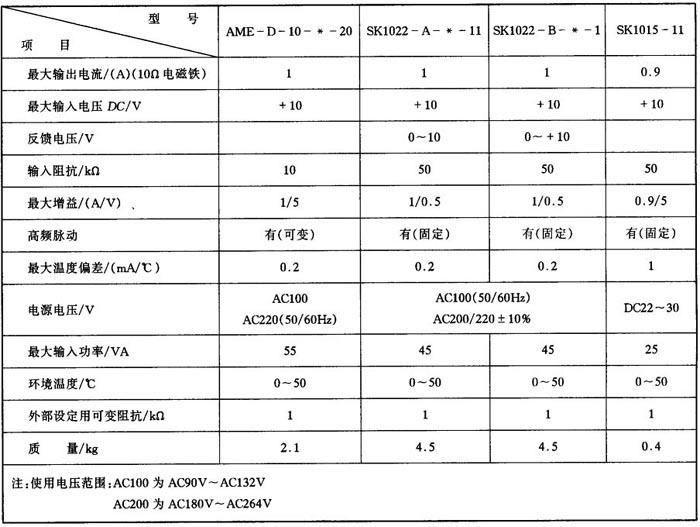

表21．4－4 AME型10Ω比例控制放大器性能参数表

C．被驱动控制阀见表21．4－5。

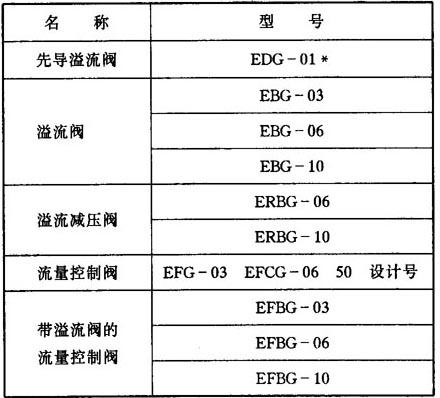

表21．4－5 被驱动的型号

(2)40Ω系列流量控制阀用比例放大器(榆次油研公司)

A．型号说明

❶ 系列号

❷ 机能型式

D——直流输入式

DF——直流输入反馈式

T——加、减速信号信号型

❸ 安装型式：S——面板安装式

❹ 电源电压

100——AC100V

200——AC200V／220V

❺ 设计号

B．性能参数

见表21．4－6。

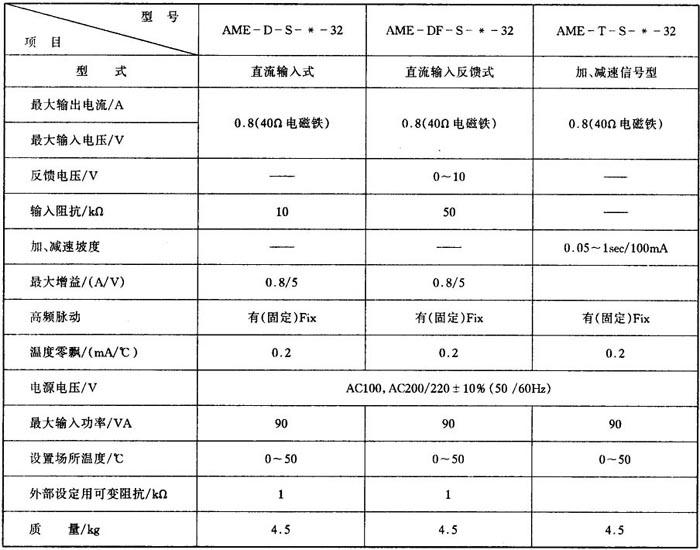

表21．4－6 AME型40Ω比例控制放大器性能参数

C．被驱动控制阀(见表21．4－7)

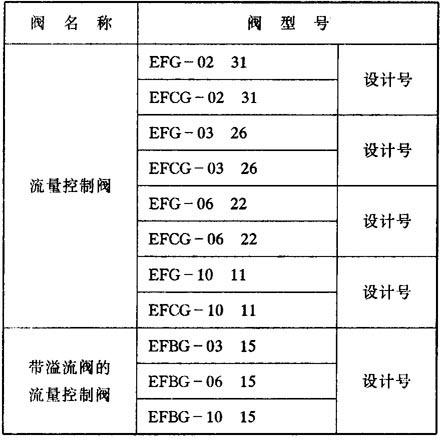

表21．4－7 被驱动阀的型号

(3)40Ω～10Ω系列溢流流量阀用比例放大器(榆次油研公司)

A．型号说明

❶ 系列号

❷ 机能型式

D2——直流输入式(压力、流量控制)

❸ 安装型式

H1——墙挂式

❹ 电源电压

100——AC100V；

200——AC200V／220V

❺ 设计号

B．性能参数

见表21．4－8。

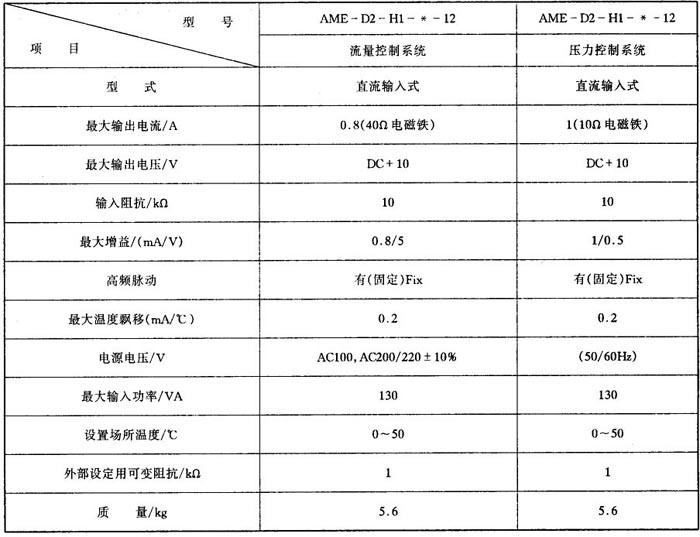

表21．4－8 AME型40Ω－10Ω比例控制放大器性能参数

C．被驱动阀(见表21．4－9)

表21．4－9 被驱动阀的型号
