斗式提升机

---

1．结构与性能

甜菜糖厂中斗式提升机用于提升甜菜、糖、干粕等物料。

斗式提升机的结构见图2－11。两斗间的连接有采用锻造环形链，也有采用套筒滚柱链。可用单排或双排链连接，但双排链由于在拉力作用下，链条伸长可能不一而使戽斗翘曲。

1－戽斗 2－上下鼓轮

2．生产能力计算

式中 A——加工甜菜量(吨／日)

V——一个斗的总容积(米³)

φ——斗的充填系数

甜菜取0．7

糖取0．75

压粕取0．5

干粕取0．7

γ——输送物料的容重(公斤／米³)

甜菜取500

废粕取600

压粕取500

干粕取250

糖取800

v——斗的提升速度(米／秒)

甜菜取0．65(环形链)

甜菜取0．80(套筒滚柱链)

糖取1．5

各种形式废粕取1．0

或v=3．14Dn／60

D——鼓轮上链沟直径(米)

n——鼓轮每分钟转数

S——斗的间距(米)

S=2H+3．14D／m

H——上下鼓轮轴间的距离(米)

m——提升机的斗数

K——不均衡系数，取0．8

a——物料量(%对甜菜)

甜菜取100

糖取＞15

废粕按实数

3．需用功率计算

式中 G——提升物料量(吨／小时)

H——提升高度(米)

η——机械效率，取0．2～0．3

4．斗式提升机规格

制糖设备系列化后，斗式提升机定有下列三种，以斗容积(升)计为：20、40及50。

表2－18为斗式提升机的规格。

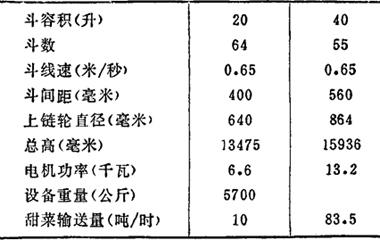

表2－18 TLD型斗式提升机规格

5．流槽倾斜角度

用于输送甜菜，提升机前后的流槽倾斜角度为(对水平面)25～37°(视流槽长度及有无弯曲而定)，流槽宽度应大于400毫米。

用于输送糖时，提升机前后流槽倾斜角(对水平面)为60°。
