成形网宽的计算

---

【说明】 造纸机的成形网宽，简称网宽，又称机宽。

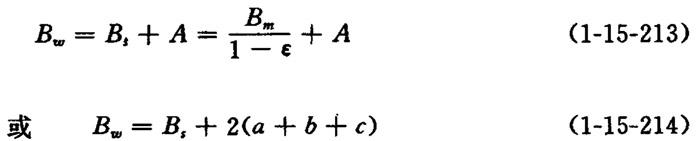

【公式】

式中 B_w——网宽(mm)

B_s——湿纸幅宽(mm)

A——湿纸边及铜网的错动系数，开式引纸时A=150mm；真空引纸时A=250～300mm

B_m——纸的抄宽(m)

ε——纸的总横向收缩率，见表1－15－21

a——每侧冲边宽度(mm)，在用定幅装置时，a=25～30mm在无定幅装置时，a=30～50mm

b——每侧的定幅装置在网上所占的宽度(mm)，其值视定幅装置的具体结构而定

c——在定幅装置以外，成形网每侧的富裕宽度(mm)，通常对长网或夹网成形器可取c=20～25mm；对普通圆网成形器，一般情况下，因网边已被定幅带所全包，故c的值可取为零

【例】 已知某1760长网造纸机，生产凸版纸，网案长度为8260mm，开式引纸，网的包角系数取2．22，纸的总横缩率为4%，求网的长度及宽度。

解：L_w=Cl_w=2．22×8260=18350(mm)=18．35(m)

B_w=+A=+150=2025(mm)=2．025(m)

表1－15－21 各种纸在造纸机上的横向总收缩率
