工具钢的变形尺寸

---

在通常的奥氏体化温度下淬火的四种不同的工具钢，马氏体、残余奥氏体和未溶碳化物的典型含量(体积百分率)如表31所列。

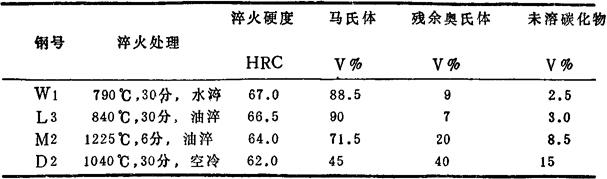

表31 四种工具钢淬火后的显微组织

几种工具钢的线尺寸变化如表32所列。从表32中可以看出，如A10等某些工具钢，经淬火并在150～600℃的整个区间回火后，尺寸变化是很少的。

表32 淬火，回火时典型的尺寸变化

又如M2和M41等类型的高速钢，在淬火和在540～595℃的二次硬化区回火后，膨胀量约为0．2%(2mm／m)。虽然表32的数据在比较几种工具钢的尺寸变形是有用的，但由于形状变形的因素，使得不可能单独运用它来判断由这些钢制成的每个工具的尺寸变化。
