安装连接元件

---

(1)安装连接方式

据国家标准GB9094－88和国际标准ISO6099－ 1985规定了液压缸的53种安装型式。在实际使用中较广泛采用的安装连接方式见表23．3－14。

表23．3－14 液压缸常用的安装连接方式

(α)单耳环式(不带轴套)；(b)单耳环式(带轴套)；(c)单耳环式(带球铰轴套)；(d)单耳环式(带关节轴承)；(e)双耳环式

·单耳环式(不带轴套，如图23．3－40a)：耳环的销孔一般用H₈～H₉配合。

·单耳环式(带轴套，如图23．3－40b)：轴套为圆柱体，材料为青铜、镀青铜双金属钢带或高强度塑料。耳环的销孔一般用H₁₁配合。

·单耳环式(带球铰轴套，如图23．3－40c)：球铰轴套由套座和轴套组成，轴套外圆是球面，一般能作±3°～10°的摆动，球面用m6配合，球面淬硬到HRC50。耳环的销孔一般用H₅～H₇配合。

·单耳环式(带关节轴承，如图23．3－40d)：关节轴承为标准件，一般能作±4°～8°的摆动，耳环的销孔一般用H₇配合。

·双耳环式(如图23．3－40e)：耳环的销孔一般用H₇～H₉配合。

B．耳环的尺寸计算

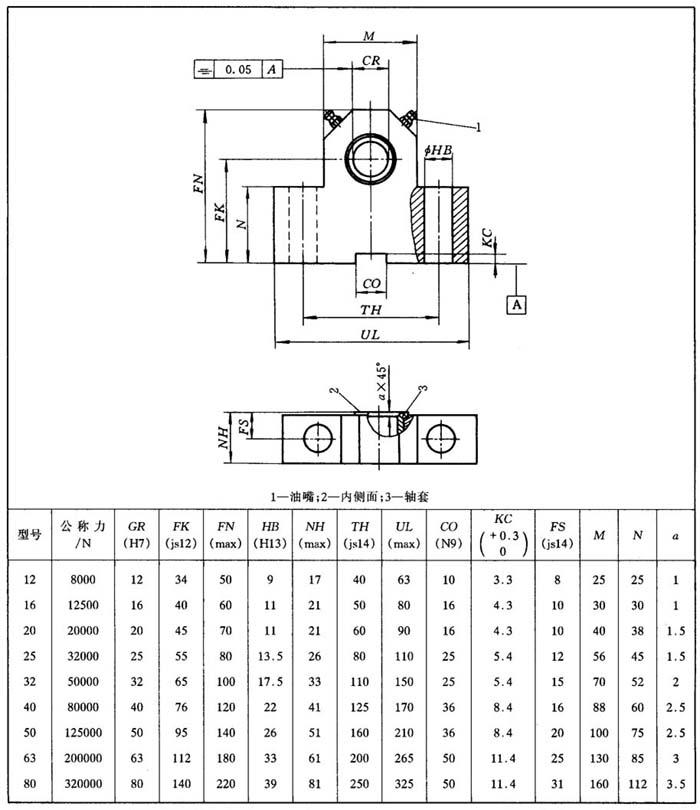

耳环的结构尺寸如图23．3－41所示(图为缸筒用耳环尺寸示意图，杆用耳环借用此图)。

(a)单耳环(不带轴套)；(b)单耳环(带轴套)；(c)单耳环(带球铰轴套)；(d)双耳环

耳环的销孔支承压力的计算

高负载轴套可用薄轴瓦，即用镀青铜双金属钢带，有渐开形开口，装入耳环轴孔后用薄楔片嵌入开口处使钢带外圆紧贴轴孔(图23．3－43)。

低负载轴套可用塑料制造，其优点是：能补偿销轴与轴套对中不良的缺点，能无油工作，摩擦系数较低：f≈0．1(有润滑)，f=0．15～0．2(无润滑)。尼龙66的许用压应力p_b0=5MPa，用玻璃纤维增强的尼龙11的许用压应p_b0=12．5MPa。轴套与销轴的工作间隙一般为(0．005～0．007)d。受潮后，尼龙制的轴套会膨胀以致间隙减小。

(3)耳环用柱销

耳环用的柱销的型式和尺寸代号见图23．3－44、表23．3－15单耳环用柱销尺寸系列(ISO／DIS8133)、表23．3－16单耳环(带球铰轴套)用柱销尺寸系列(ISO／DIS8134)和表23．3－17双耳环用柱销尺寸系列(ISO8132)。

(a)柱销(用开口销)；(b)柱销(用弹簧圈)

表23．3－15 单耳环用柱销尺寸系列(ISO／DIS8133)
