高斯目镜gaosi mujing

一种自准直目镜。与望远镜物镜组成自准直系统。它是在冉斯登目镜的向物镜和接目镜之间装一片与镜筒轴成45°角的分光板，分光板下方的目镜筒壁上开一个小孔，叉丝装在目镜前焦平面上，如下图所示。高斯目镜常做分光仪中望远镜的目镜，它使望远镜可用自准直法进行调整，使之适合于接受平行光。有时在平行光管的调整中也要用到。光从目镜管壁的小孔射入目镜，经分光板反射照亮叉丝。若叉丝恰在物镜的焦平面上，则从叉丝发出的发散光束经物镜成平行光束，此平行光束正入射到物镜前面的平面镜后，仍反射出一束平行光逆原光路返回，经物镜以后在叉丝面内成一叉丝的像。通过目镜观察叉丝像和叉丝是否重合，可判定原出射光束的平行程度。

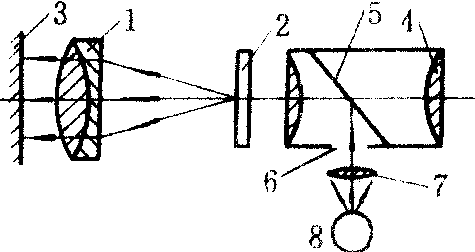

1—物镜；2—叉丝； 3—平面镜；4—目镜； 5—分光板；6—小孔；7—聚光镜；8—光源。
