链传动chain drive

利用链和链轮轮齿的啮合来传递动力和运动的机械传动。其特点是平均传动比准确、传动效率高、轴间距离适应范围较大，能在温度较高、湿度较大的环境中使用，但一般只能用作平行轴间传动。除齿形链外，瞬时传动比波动较大，传动噪声大。链传动的功率可达3600千瓦，链速可达40米/秒，传动比可达15，中心距可达8米。农业机械常用的链传动，传递功率一般不大于40千瓦，链速不大于15米/秒，传动比不大于7，许用瞬时超载可达200%，传动效率0.94～0.97。
常用的传动链有套筒滚子链、钩式链、销合链、弯板滚子链、齿形链等。前两种在农业机械中应用较多。
套筒滚子链 如图1，与齿形链相比重量轻，寿命长，成本低。在农业机械中多用于高速、重载荷传动，如旋耕机刀滚和联合收割机割刀等的传动。大型旋耕机采用双排套筒滚子链，在滚子与套筒间和套筒与销轴间均可相对转动。因此，链与轮齿间啮合主要为滚动摩擦，能耗和磨损均较小。

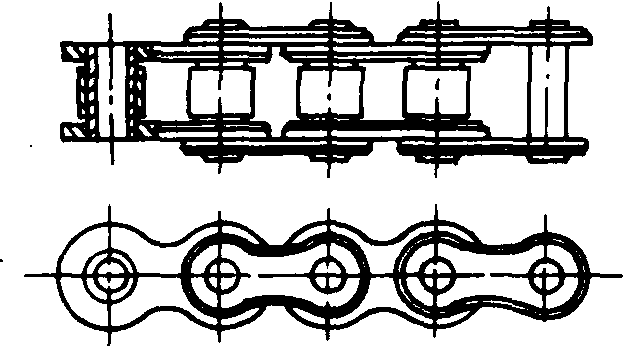

图1 套筒滚子链

钩式链 有铸造和冲压两种(图2)。在农业机械中用于轻载、低速(<2.5米/秒)传动。如播种机、中耕机、施肥机上排种、排肥机构的传动、收割机的拨禾轮传动等。与不加工齿形的铸造链轮配合使用，制造与维修简单，成本低。
销合链 由可锻铸铁或冲压碳钢链环用圆柱销相互联接而成(图3)。其强度高于钩式链，常用于农业机械低速传动。
弯板滚子链 如图4。具有抗冲击性能好，对链轮共面性要求较低，拆装容易，便于维修和调整等特点，常用于农业机械低速、重载、多尘的开式传动。
齿形链 又称无声链。由多个齿形链片并列铰接而成。链片的齿形部分与链轮啮合。其传动平稳，振动及噪声小，强度高，工作可靠。常用于内燃机的正时传动。

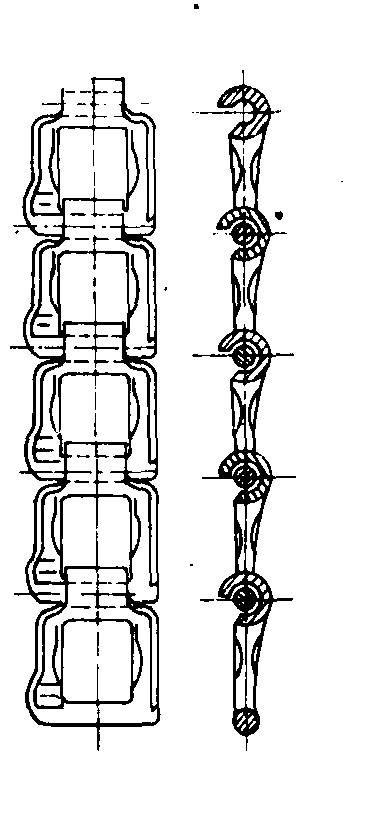

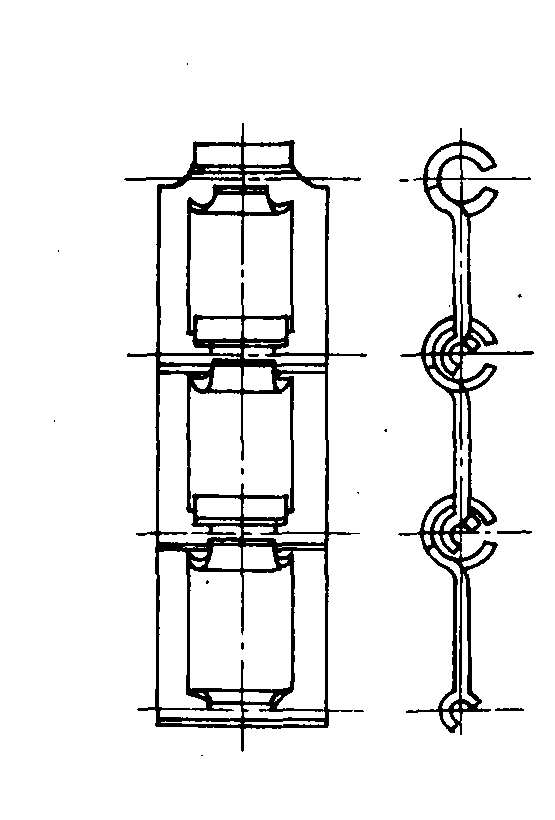

图2 钩式链

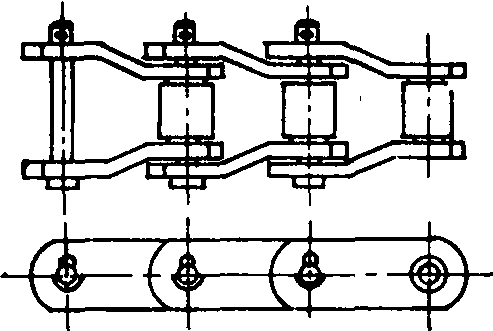

图3 销合链

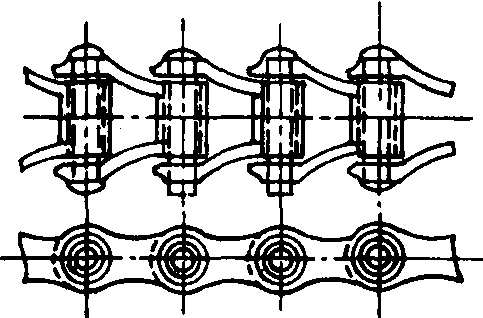

图4 弯板滚子链

链传动

机械传动的一种。由链条和主、从动链轮所组成。链轮上制有特殊齿形的齿，依靠链轮轮齿与链条链节的啮合来传递运动和动力。
