木材过坝transfer logs over dam

木材通过水利水电枢纽过坝设施或通航建筑物并包括上游库区及下游衔接河段的全部运输过程。上游库区多采用排运或船运。枢纽上、下游根据木材水运工艺要求，设置有各种类型的水上作业场及有关工程设施、船舶和机械设备。木材过坝方式分为水力过坝和机械过坝两类。属水力过坝的设施有船闸、水筏道和漂木道；属机械过坝的有升船机、升排机、输送式过坝机、起重机式过坝机、缆车道过坝机、架空索道过坝机等。常用的过坝设施为水筏道、船闸和升排（船）机。
水筏道 用于平型排节的木材过坝设施。多设在非通航河流及低水头中小型水利枢纽上。按结构类型分为平台式、跌坎式、台阶式筏道； 按底坡形式分为单坡和变坡筏道（见图）; 按槽面构造又可分为加糙和不加糙筏道。水筏道的平面布置应以木排能顺利通过为原则，根据水利枢纽的总平面布置和地形地质特征具体确定。筏道应尽量离开进水孔口和溢洪道。紧靠溢流坝的筏道进口，需设置不小于最大排长的诱导设施，如采用诱导墙，墙顶需高出最高流送水位；筏道进口一般需布设成喇叭形，并设置闸门和修建导航设施；筏道出口应靠近主流方向，并设诱导防护设施。

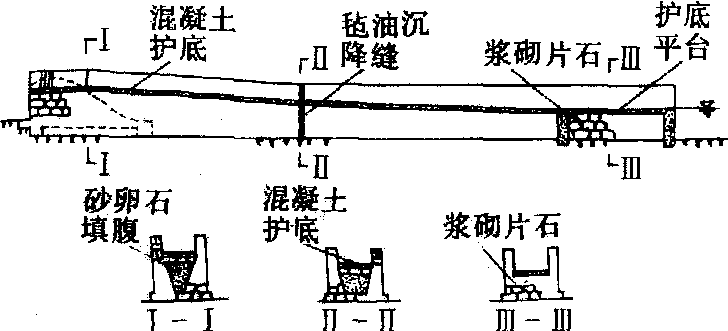

变坡式水筏道结构示意图

船闸 船、木通用的一种通航建筑物。适用于通航河流水利枢纽的木排过坝。按结构形式分为单级和多级船闸。船闸的平面布置应根据水利水电枢纽总平面布置和地形地质条件而具体确定，一般布设于大坝一侧。过木船闸的上下游要有适于停泊、改排的足够水域面积。闸门宽度最好在过闸排片宽度的基础上加一定的后备宽度。门槛水深应大于木排吃水深度。闸室长度和宽度均应满足过闸木排加后备的长度和宽度。充、泄水涵洞要根据船闸的水位和流量等因素，合理确定规格尺寸。上下游引航道及导航墙，应修建平滑，与闸门尽量顺直，以便木排顺利出进。
升排（船）机 有垂直一斜面混合式、斜面式和垂直式3种，并分干运和湿运两类。升排机一般为干运，专用于过木排排节。升船机则多为湿运，是船、排通用的通航建筑物。❶垂直一斜面混合式升排机：适用于木竹平型排节过坝。上游库区水位需满足小车入水深度大于过坝排节吃水深度的要求，下游出口处水流流速和水深要保证过坝排节顺利流出。升排机由大车（垂直升降台车）、小车（承载排节的斜面运行台车）、卷扬机房、垂直升降轨道、斜面运行轨道等组成。作业时，小车置于大车支承钢轨上锁紧，两车同时沿垂直升降轨道下降，大车电机反转处于反馈制动。降至库区水面以下必要入水深度，引入排节装上小车，然后起吊大车，大、小车同时上升。至上限位时自行停车，松开小车锁紧装置，小车沿活接脱轨离大车顺坡而下。小车制动采用电机反接制动，为防坡陡飞车，在小车制动器调节螺杆上设置手动棘轮调节，以得到足够的制动力矩。小车下行至下游水面入水一定深度时，装载的排筏由于浮力、惯性及水流的作用离开小车流走。至此完成木排过坝。
❷斜面升排机：用于木竹排节过坝。一般由钢轨平车道、平车和绞盘机等组成。平车道分水平段和上、下游斜坡段。斜坡段每隔一定的适当距离设置一个牵引索托辊，采用导向滑轮组以保证牵引索能正常牵引平车于上、下游斜坡段。电机的正反转是通过导向滑轮组一侧的行程开关来实现转换的。
❸升船机：是用机械的方法，升降装载船、排的承船箱。其躯体由承船箱及其支承导向结构组成，同时附设有：驱动承船箱升降的驱动装置；阻止事故装置；减少驱动功率的平衡设备；实现承船箱与闸首衔接的拉紧、密封和充、泄水等设备；保证承船箱稳定运行的支承导向设备等；相应的输、配电及控制系统等电气设备。湿运升船机主要有斜面式和垂直式两种。斜面升船机可分为纵向斜面和横向斜面升船机；垂直升船机则有平衡重式、浮筒式和水压式等型式。
木材过坝今后的发展趋势：❶随着水利水电事业的发展，如何解决木材水运与水电、农田水利、航运之间的矛盾，特别是木材过坝作为枢纽建设和营运的一个组成部分的问题将越显突出。
❷水力过坝和机械过坝两种方式将会因地因时制宜地得到发展。流送河川低水头水利工程中将发展水筏道过坝。高、中水头工程则发展升排机及其他合乎过坝要求的经济合理的过坝机械。通航河道中、低水头枢纽工程还将以修建单级和多级船闸或升船机为主，高水头水电水利枢纽工程则有发展升船机的趋势。100多米甚至200多米高水头高坝水电站的兴建已不鲜见，如何更科学地解决这类高坝的木材过坝与通航问题已日益引起人们的重视。随着水电工程的梯级开发和通航河道的渠化建设，为尽可能避免水运工艺的变动以及能通过相同规格尺寸的木排和船队，必须研究在同一流域中各通航建筑物或木材过坝设施类型与规格的同一化，以及不同类型的木材过坝设施的标准化和系列化。

木材过坝transfer for logs over dam

水运木材越过拦河坝的一种措施。河川上筑坝，木材流送和航运受阻。木材与船只均须过坝。根据水利枢纽总体布置、坝体结构、坝高、坝址地形地势、下游河道情况、年木材过坝量、木材水运方式及其工艺等条件选取木材过坝方式。如通航船闸、水筏道、漂木道和机械方式。其机械有：斜面升船机、纵向链式原木过坝机、横向链式平型排节过坝机、缆车、起重机和架空索道等。
