曲线透视

弧线或曲面构成的形体的透视画法。分规则曲线(正圆形、椭圆形)画法和不规则曲线画法。

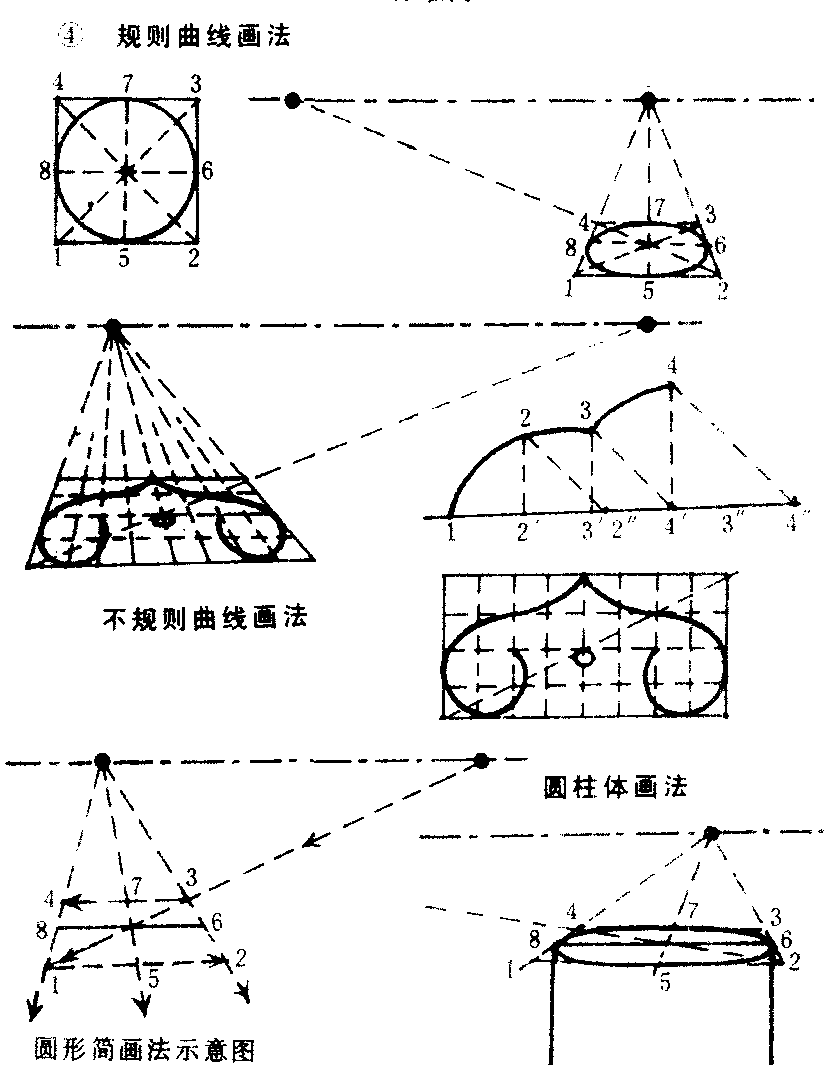

❶规则曲线画法：可把圆形归纳在方形内画。可用心距点作图法先画方形，接着画对角线和十字线与方形各边相交，把各点连成圆形。
❷不规则曲线画法：在不规则曲线上适当分点，再用心距点作图法画。另法，将不规则曲线或图案画在方形内，用对角线等分。先画透视方形，再画对角线等分，照样画出曲线或图案。
❸曲线形体画法：把圆柱体归纳在长方体内，先画长方体透视图，在顶底两面画对角线和十字线得各点，把各点连成透视圆，再画两条直立边。另法，用曲线形体的中剖面，在顶底的两端及中点各连心点消灭线并向外延长，再由距点消灭线通过中点与心点消灭线相交，又由交点画两条水平线。在求得的透视方形内画透视圆，再画两条直立边便成。应用此法可画各种曲线器物，是最简便的方法(见图4
❹)。

曲线透视Quxian toushi

弧线或曲面构成的形体的透视画法。分规则曲线(正圆形、椭圆形)和不规则曲线。
❶规则曲线画法：可把圆归纳在正方形内画，用心距点作图法先画方形，接着画对角线和十字线与方形各边相交，再把各点连成圆形。
❷不规则曲线画法：在平面图上把不规则曲线上适当分点，再用心距点作图法画之。另法： 将不规则曲线或图案 (地毯、地砖)画在方形内，画横竖等分格，再用以前各法，先画透视方形和等分格，照样在格内画出曲线或图案形。
❸曲线形体画法： 用曲线形体 （花瓶或器物） 的中剖面（中心面）在顶底（或中间凸处）的两端及中点各连心点消灭线并向外延长，再由距点消灭线通过中点与心点消灭线相交，又由交点画两条水平线，在求得的透视方形内如上法画透视图，再在上下圆（或中间凸处圆）两侧画边线相连便成，此法是画曲线形体最简便的方法图5
❻—
❽。
