捡拾集垛机pickup stacker

捡拾草条并将其集成具有一定形状大小草垛的机械。集成的草垛可整垛装运。捡拾集垛机有压缩式和非压缩式两种类型。
压缩式捡拾集垛机由叶片抛送式捡拾器、集垛车厢、压缩机构和卸垛装置等组成（图）。叶片抛送式捡拾器位于集垛机车箱前面，是作高速回转的若干排销连叶片，下带滑掌，可贴地滑行。集垛车厢支撑在行走轮上，上部有可上下移动的压缩盖棚，后部有平时锁住的上、下销连后门。压缩机构由位于车厢两侧的杆件和液压缸组成。卸垛装置是安装在集垛车厢底部的链板输送器。工作时，捡拾器捡拾草条，将其抛送到集垛车厢。工作中调节抛送筒出口处的活门开启程度，可使饲草均匀装满车厢。在装料过程中，定期利用压缩机构带动压缩盖棚向下移动，对干草进行压缩，在整个集垛过程中，一般压缩3～4次，压力为8 000～11 000帕，压缩草捆重量为600～1100千克。卸垛时，可先将集垛机牵引到卸垛地点，打开上、下后门，同时结合链板输送器，将车厢中的集垛向后部推送，当草垛开始接触地面时，向前开动拖拉机，前进速度和链板输送器向后的速度相同，以免破坏草垛的形状。当草垛完全被推至地面后，关闭后门，同时切离链板输送器的动力，恢复集垛工作状态。压缩式捡拾集垛机形成的草垛紧密平整，能很好地保持牧草质量，除牧草外还能用于各种矮秆作物茎秆，所以应用较广。

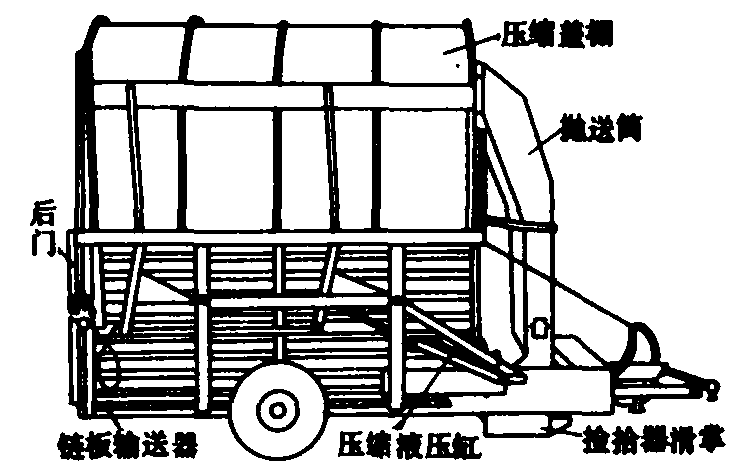

压缩式捡拾集垛机

非压缩式捡拾集垛机由弹性指转筒式捡拾器、螺旋式输送器、切碎抛扔器、集垛车厢、卸垛装置等组成。工作时，弹性指转筒式捡拾器捡拾草条，牧草由螺旋式输送器送入切碎抛扔器，由其切碎后高速抛送入集垛车厢，使草垛具有一定的紧密度，成垛后由卸垛装置卸出。其应用不如压缩式集垛机广泛。
