手动喷雾器hand-operated sprayers

用人力来驱动泵的喷雾器。其特点是结构简单，价格低廉，操作和维修保养容易掌握。
简史 美国在1850～1860年间生产制造了第一代手动喷雾器。1936年中国开始有小批量生产。1949年以后，生产的数量和形式都有很大发展，目前它仍是中国生产量最大的一类施药机械。
类型和组成 喷雾器按其泵类型和装配形式不同可分为背负式、踏板式和压缩式。
背负式喷雾器 主要由药液箱、滤网、液泵、空气室、输液软管、手持喷杆，开关和喷头组成(图1)。开关采用旋塞式或揿压式。揿压式可以点喷，能

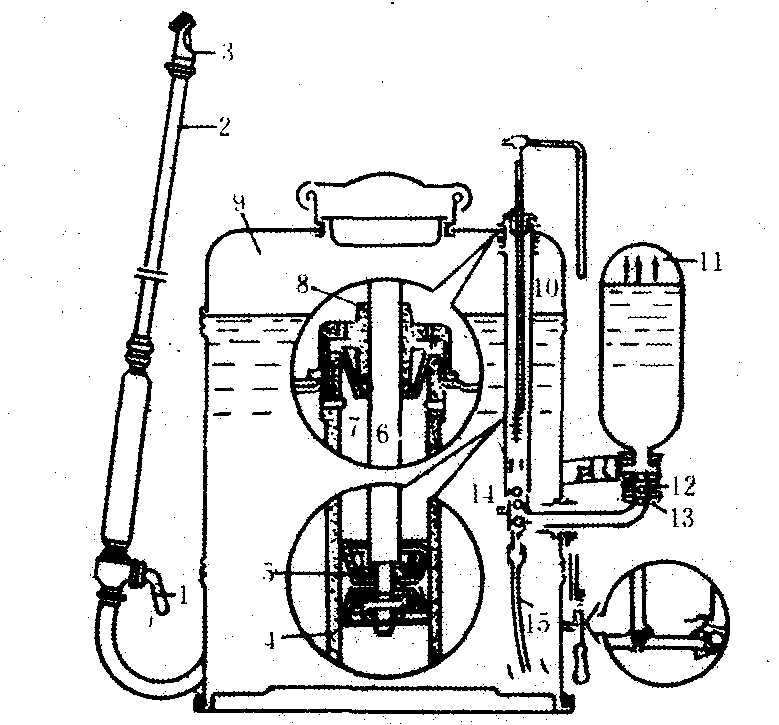

图1 背负式喷雾器示意图
(据《农业机械学》)
1.开关；2.喷杆；3.喷头；4.固定螺母，5.皮碗； 6.活塞杆； 7.毡圈； 8.泵盖；9.药液箱； 10.缸筒；11.空气室； 12.出水球阀；13.出水阀座； 14.进水球阀 ; 15.进水管

节省农药。其余的组成及性能同液力喷雾机具。药液箱容量一般为10～20升。液泵多为活塞式，也有柱塞式或隔膜式。背负式喷雾器的工作压力为0.25～0.4兆帕。喷雾工作过程与液力喷雾器相同。喷施杀虫剂或杀菌剂时，手持喷杆前端安装一个或多个（簇式）圆锥雾喷头；喷施除草剂时，手持喷杆前端还可加装横喷杆，在横杆上按一定间距安装扇形雾喷头。
踏板式喷雾器 基本组成同背负式，但不用药液箱，而采用加长的驱动液泵的杠杆以增加力矩，用手推拉时，可使液泵产生较高的工作压力(1.0兆帕)。进液软管端部装有过滤装置可放在药桶中吸取药液。这种形式的喷雾器适合在果园中使用。
压缩式喷雾器 主要组成同背负式，但药液箱坚固密封，兼作气室，改用气泵(图2)。药液箱容量为6～ 10升，圆筒形，利于单肩背负，药液箱顶部装有排气安全阀。药液箱装入药液后，箱内顶部应留有一定存气空间，起空气室作用。气泵筒的出气活门为单向阀，只允许压缩空气进入药液箱，而药液不能进入泵筒。其喷药工作过程同背负式喷雾器。压缩喷雾器的优点是喷药前先将药液箱内一次充足空气，使药液面上保持有空气压力，作业时不需要随时操作气泵。在作物行中通过性能好。其主要缺点是，在喷药过程中，喷施压力逐渐下降，影响喷量和雾滴尺寸。但在喷杆上加装稳压装置后，可改善其喷雾性能。

图2 压缩喷雾器示意图
(据Werkzeichnug Platz Geantert)
1.手柄； 2.压盖； 3.压力表；4.药液箱；5.活塞杆； 6.泵筒；7.活塞； 8.气阀； 9.开关；10.喷杆；11.喷头； 12.安全阀

使用 分为喷药前准备，灌装药液和田间作业三方面。❶喷药前准备。应检查保养喷雾，保证良好的技术状态。如单位时间内应有足够的供药液量，喷雾雾化良好，雾形正确，各部件连接处不漏药液，且操作灵活，并根据作业要求，选择合适类型及型号的喷头。
❷灌装药液。药液量按规定量灌装，液面不得超过规定高度。药液应搅拌均匀并经过过滤。药液箱盖应盖严，以免背负弯腰时，药液从药液箱口溢出污染人体。压缩式喷雾器的药液箱盖必须将药液箱完全密封。如漏气，喷雾器将不喷雾。灌装药液后如不立即喷施，悬浮剂药液将会沉淀，乳液将可能分离，应再次搅拌均匀后才开始作业。
❸田间作业。防治病虫害时，应使药雾均匀笼罩靶标。如病虫害主要集中于叶背面，应使喷头从下向上喷施。全面喷施除草剂，应使用装有扇形雾喷头的喷杆，喷施时保持喷头距地面的合理高度并注意与邻接喷幅衔接，以保证药液在地面上均匀覆盖。在喷量、喷幅确定后，调节行进速度保证施药液量。（见喷雾机具）
