喷雾喷粉机sprayer-duster

既可以单独喷雾或喷粉，又可以同时进行喷雾喷粉（即湿润喷粉）的机具。由喷雾喷粉两部分构成，与拖拉机配套时，其液泵和风机由拖拉机动力输出轴经传动装置驱动。主要用于大田作物病虫害防治和化学除草，还可配用果园喷枪、高射程喷枪和高射程喷粉管，用于防治果树和林带病虫害。
喷雾喷粉机的主要工作部件包括药液箱、液泵、喷杆、喷头、粉箱、风机、喷粉管、传动系统和悬挂架等。其工作原理如图所示。作业时，拖拉机动力输出轴通过变速箱驱动液泵，将药液加压后经喷杆由喷头喷出。机具进行喷粉作业时，将液泵离合器脱开，通过变速箱输出轴带动风机叶轮作高速旋转，同时又驱动搅拌输粉装置转动，输出的药粉进入风机与高速气流混合，从两侧风机出口进入喷粉管，由喷粉头喷出。喷雾喷粉联合作业时，在药液箱内加入水，粉箱里加入药粉，并使喷雾、喷粉幅宽相等，然后分别启动液泵和风机，正常运转后，打开喷雾开关和粉门开关，即可进行喷雾喷粉。

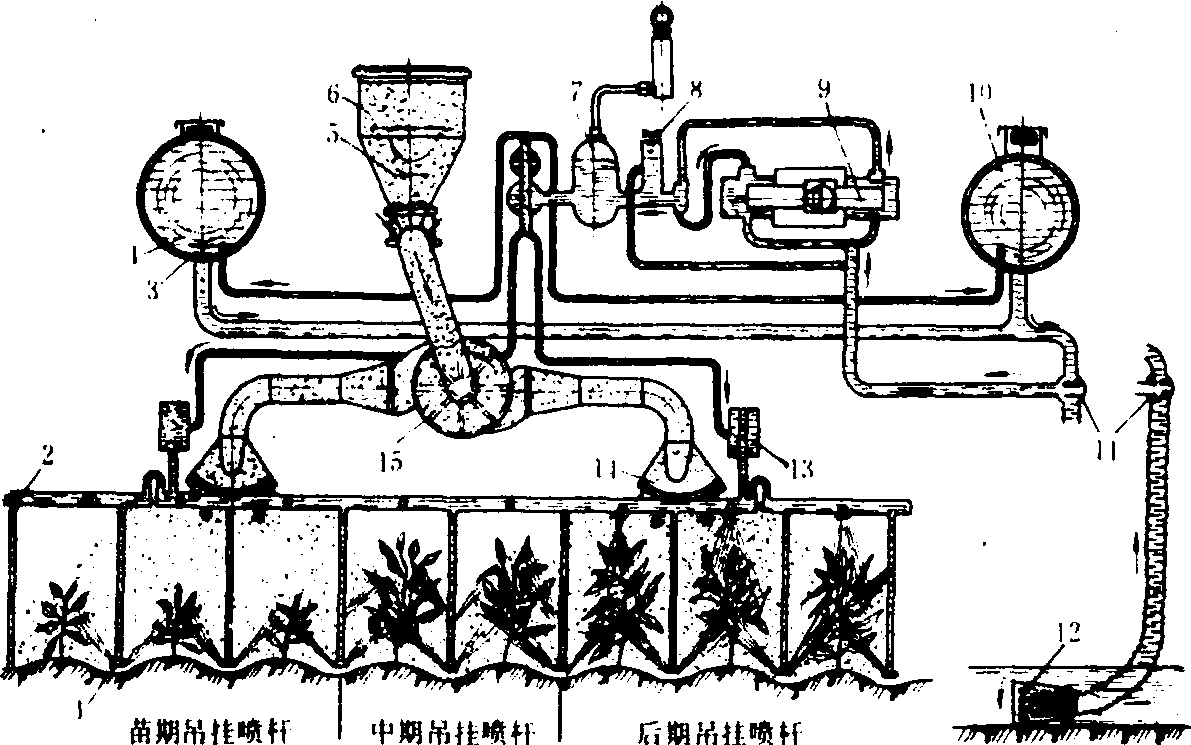

喷雾喷粉机工作原理图

1.喷头； 2.主喷杆； 3.左药液箱；4.药液搅拌管；5.搅拌器；6.粉箱； 7.空气室； 8.调压阀； 9.柱塞泵；10.右药液箱；11.三通阀；12.吸水装置；13.过滤器； 14.喷粉头（可湿润喷粉）;15.离心风机

为适应多用途的要求，可根据不同作物及作物不同生长期和病虫害发生部位，合理选用喷杆型式，如棉花中、后期病虫害防治，以及在叶的背面发生虫害时，应选用吊挂喷杆。喷头亦可配置旋水芯式圆锥雾喷头和狭缝式扇形雾喷头两种。扇形喷头用于喷除草剂。喷粉管采用聚乙烯薄膜管，管上有许多喷孔，喷幅一般为8～10米，所用液泵多为双缸活塞泵，工作压力为300～900千帕。风机多为离心式，风量一般为0.6～0.7米³/秒。药液箱有两个，分置于拖拉机发动机两侧，根据配套拖拉机不同，容积为500～1 000升。

喷雾喷粉机sprayer-duster

一种既能喷雾又能喷粉的药械。种类很多，有小型动力驱动的机型，也有悬挂在拖拉机上由动力输出轴带动的机型。只需更换少量部件即可进行喷粉和喷雾、弥雾作业。

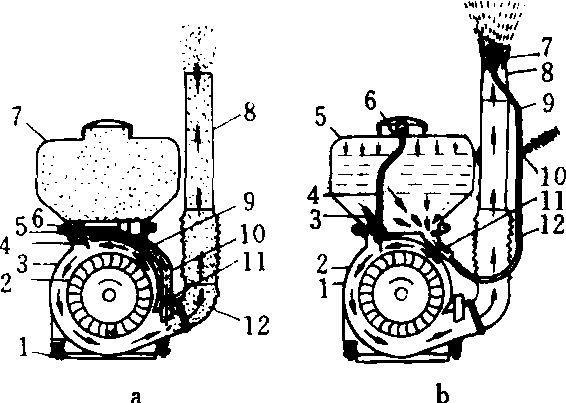

喷雾喷粉机

a. 喷粉过程 1. 机架 2. 叶轮 3. 风机壳 4.粉门开关拨杆 5. 粉门吹风导管 6. 粉门滑板 7. 药箱 8. 喷管 9. 出药口 10. 输粉管 11. 下粉插口 12. 弯头

b. 喷弥雾过程 1. 叶轮 2. 风机壳 3. 增压塞 4. 增压管 5. 药箱 6. 过滤网7. 喷嘴 8. 喷头 9. 喷管 10. 开关11.出药口 12. 输液管
