功能系统图

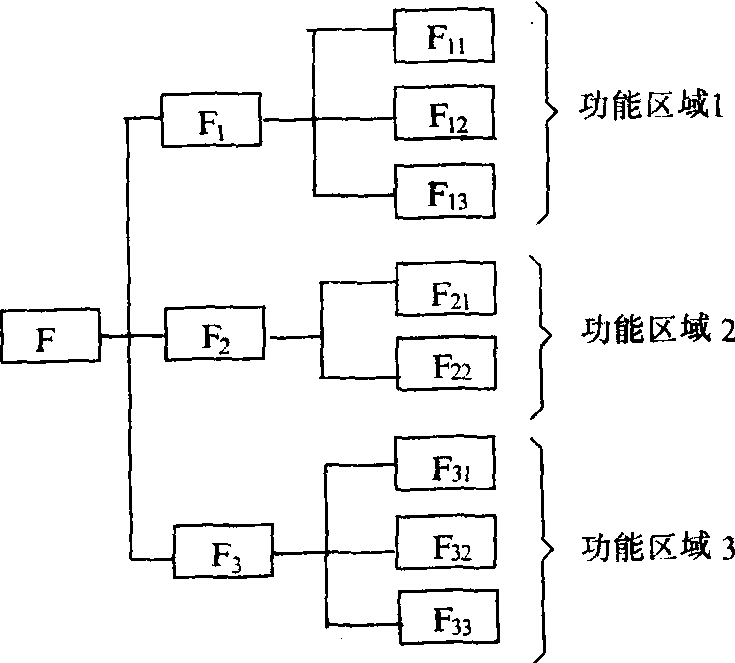

一种表示功能间相互关系的图。它是价值工程中用来进行功能整理的常用工具。其作法是： 把产品的各功能按照“目的”和“手段”的顺序排列起来，把最基本的目的功能放在左边，叫上位功能； 把实现该功能的直接手段放在右边，叫下位功能。如此依照目的和手段的关系，把各部分的功能在整个系统中的地位表示出来，就得到该产品的功能系统图。对复杂产品来说，为了实现最上位功能，往往需要几个必不可少的手段功能。于是在最上位功能之后形成几个功能分系统，叫做功能区 （或功能范围）。功能系统图的一般形式可用下图表示：
