削片机chipper

将木材切削成木片的机械。分盘式和鼓式两种。根据削片原料不同又分为原木削片机、板皮削片机、枝桠削片机、特种用途削片机、竹材削片机等。
沿革 20世纪40年代随着造纸工业大量采用木质纤维原料，削片技术开始得到发展。首先使用的是鼓式削片机，以后是盘式削片机。到50年代末60年代初，芬兰、美、苏等国研制了移动式削片机，60年代中叶，芬兰制造了全树削片机。此后，苏、美、联邦德国等出现了各种型式的联合削片机和全树削片机，伐区木片生产逐渐形成了独立的新工艺。1978年法国首先研制出立木削片机，接着美国、加拿大也研制出多种结构的这类机械。这时期还发展了以树根为对象的特殊削片装置——树根削片机。70年代以来，加拿大首先研制了以分离木片中的大片、枝条、树叶、碎屑、砂石等杂质为目标的双腔削片机。随后，美、苏等国也制造出这类的双腔、多腔削片机，并在木片生产中获得广泛应用。
中国从60年代初开始进行削片机的研制。其中，LX-950螺旋盘式削片机、SO3鼓式削片机、MZ563移动式削片机、ZMX1-刀盘削片机等是代表机型。70年代中期以来，对移动式削片机的研制有了较快发展，研制了以枝桠和间伐材为主要原料的LX650联合削片机、YX950移动式削片机、BX6110C型削片机、BX637自行式削片机，并生产了BX216、BX218鼓式削片机、BX627双腔削片机等新型结构。联合削片机、全树削片机等新技术也正在研究发展中。
机械组成 削片机主要由进料、切削、排料3部分组成。

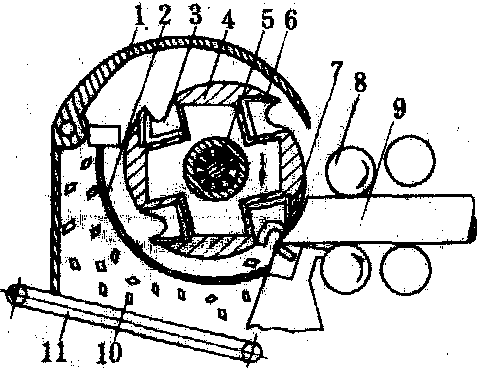

鼓式削片机示意图
1. 机壳； 2.筛网； 3.刀夹； 4.刀鼓；5.刀轴； 6.飞刀； 7.底刀； 8.进料器；
9.木料； 10.木片； 11.输送带

进料装置 主要包括料槽和进料机构。通常布置在削片机壳体的后侧，有斜进料和水平进料两种方式。除螺旋面结构和部分斜进料的削片机外，都设有强制式进料装置。进料器有刺辊、人字形辊和齿链等形式。常用机械传动或液力驱动。进料器对木料起压紧和均匀供料作用，使进料速度和切削速度保持稳定，从而提高了木片质量。通常取进料速度为切削速度的1.1倍。料槽端面形状有圆形、方形和多边形。鼓式削片机（见图）的进料槽为方形或长方形，料口包容面积大是其特点；盘式削片机的进料槽为多边形。进料角对木片质量、规格及功率消耗影响极大。在鼓式削片机中，如果是斜料槽（布置在刀鼓中心水平面上方），刀鼓上飞刀与木料顺纹方向的切削角接近90°。切削时随着飞刀所处的位置不同，切削面也不断变化，使飞刀和底刀之间不能形成良好的剪切作用，其切削分力阻碍木料前进，造成切削时木料的跳动，致使碎料增加，木片的长度和厚度不均匀。木料越厚，木片规格差别越大，切削阻力和能耗也急剧加大。改用水平进料后（布置在刀鼓中心水平面下方），尽管相遇角还是在一定范围内变化，但切削分力对木料起着牵引作用，因而木料跳动现象减少，提高了木片质量。在盘式削片机中，斜进料方式常用于切削制材剩余物等短木料，进料槽轴线与刀盘平面的交角为45°～52°，与刀盘纵轴竖直面的交角为10°～30°。水平进料方式常用于切削原木、小径木、板皮、枝桠等木料，进料槽轴线与刀盘平面的交角在36°～42°之间。切削角的减少可以降低功率消耗，但切削角过小会增加长条木片的数量。进料槽的端部安装着底刀、旁刀。鼓式削片机采用四面刃的条形底刀，由于它的飞刀在切削时切削面不断变化，所以飞刀对底刀的间隙不允许调得很小，通常是1～2毫米。在盘式削片机中飞刀形成的切削面是恒定的，飞刀和底刀的间隙可调到0.5～0.7毫米，它采用多面刃的底刀可在机内或机外调整。通常进料槽内还设有安全销和保护罩等安全装置。
切削装置 包括刀盘、刀夹、飞刀、刀轴及联结支承装置。盘式削片机的刀盘通常由优质碳素钢铸造（大型的常用合金钢板组焊），具有一定重量，在切削时起飞轮作用，保证良好的连续切削条件。刀盘上装着飞刀和刀夹，飞刀在刀盘上的位置是依辐射方向前倾8°～15°。飞刀由高速钢、模具钢或高合金钢制成，刃部硬度为RC52～60，心部要求有足够的韧性。飞刀和刀夹用螺柱固定在刀盘上，飞刀伸出量可用齿槽、楔铁或浇铸巴氏合金方法调整。挨着飞刀后部的刀盘上开有刀槽，刀槽的宽度依形成木片的厚度决定，例如木片厚5毫米时，刀槽宽度约为100毫米。削下的木片经刀槽到达刀盘的另一侧，刀槽上还装有抗磨护板。通常，鼓式削片机的刀鼓采用低合金结构钢板焊接而成。挨着飞刀在刀鼓上开设适当宽度的弧形凹槽（或刀夹制成凹槽），切下的木块在这里挤压成片。飞刀及其压板用螺栓固定在刀鼓上，或采用刀架组件在机外换刀调整后装入刀鼓。
排料装置 保证木片及其废料的正常排放。分上、下排料两种方式。主要包括风扇叶片、排料管或网两部分。盘式削片机的叶片有板状、斗状和箱状数种，装在刀盘圆周上或刀盘背面。板状叶片随着刀盘高速旋转，推动木片产生圆周运动；由于叶片推动空气，产生具有一定风速、风压的气流，这样木片沿着机壳切线方向的排料管抛射出去。但这种结构容易打碎木片，增加碎屑量，所以板状叶片逐渐为斗状、箱状叶片所代替。大型盘式削片机由于圆周线速度大，在刀盘上不设叶片，而在排料管上安设风机吹送木片，或采用下排料方式。鼓式削片机通常不在刀辊圆周上安装叶片，采用下排料使木片通过筛网由输送带或气力送走，也可在鼓式削片机的排料管上安设风机，采用上排料方式排放木片。
发展趋势 随着造纸工业、人造板工业的不断发展和原材料的不断变化，各种新型削片机正不断涌现。削片机的结构正朝着提高木片质量，降低能耗，刀具更换调整方便、耐用、安全等方向进行改进。从简化生产工序、提高效率、降低费用的综合性能出发，新型结构的鼓式削片机、双腔或多腔削片机、带抓臂和自装料斗的联合削片机、立木削片机以及剥皮削片联合机等将取代单一的拖挂式削片机，并将在伐区木片生产中获得广泛应用。
