冲击式水轮机impulse turbine

利用水流动能推动转轮旋转作功的水轮机。由喷嘴、转轮、折向器、机壳组成。分为水斗式(适用水头40～350m)、斜击式(25～300 m)和双击式(6～60 m)3种。水斗式水轮机工作时，压力水管中的水，通过喷嘴高速冲向转轮斗叶，推动转轮旋转作功(图1)。斜击式水轮机工作时，喷嘴与转轮不在同一平面，而与转轮的回转平面成一角度(一般为22.5°)。喷嘴射出的高速射流斜向冲击转轮，从斗叶一侧进入，从另一侧流出作功(图2)。双击式水轮机工作时，喷嘴将压力水管中的高速水流喷出，冲击转轮上部叶片，然后穿过转轮中心，进入转轮下部，冲击下部叶片(图3)作功。

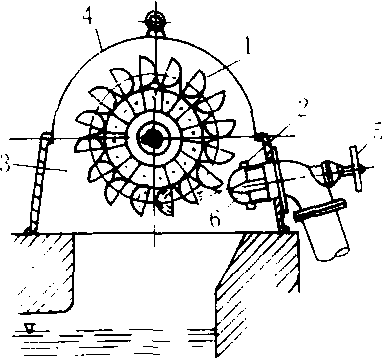

图1 水斗式水轮机

1. 轮叶 2. 喷嘴 3. 转轮室 4. 机壳 5. 手轮 6. 针阀

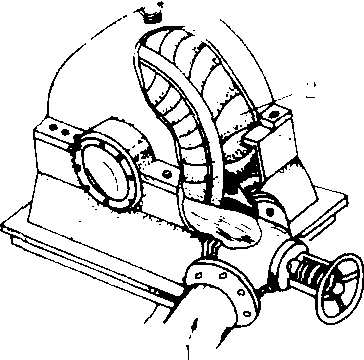

图2 斜击式水轮机

1. 进水 2. 转轮

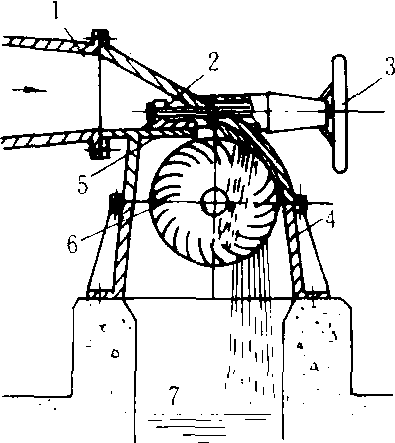

图3 双击式水轮机（闸板调速）

1.压力水管 2. 喷嘴 3. 调速手轮 4.机壳 5.调节闸板6.转轮 7. 尾水渠

冲击式水轮机

水轮机的一种。利用喷管把水的位能和压力能变为动能，高速水流沿着与转轮轴线垂直的方向冲击叶片，使转轮旋转。

冲击式水轮机

impulse water turbine
