Sauer Sundstrand 90系列通轴泵和马达

---

上海萨澳液压传动有限公司生产。

(1)型号说明

A．通轴泵

❶ 系列或产品：90——90系列，闭式回路。

❷ R：设计与旋转方向

L——左旋泵(CCW)；R——右旋泵(CW)

❸ 规格

030——30mL／r；042——42mL／r

055——55mL／r；075——75mL／r

100——100mL／r；130——130mL／r

180——180mL／r；250——250mL／r

❹ M：控制型式

CA——盖板；

DC——3－位置(前进、中位和后退)电磁阀(12VDC)

DD——3－位置(前进、中位和后退)电磁阀(24VDC)

EA——电动排量控制(EDC)MS－接头

EP——电动排量控制(EDC)Packard－接头

HF——液动排量控制(HDC)0．3～1．1MPa

MA——手动排量控制(MDC)

MB——带中立位置起动开关(NSS)的手动排量控制

NA——非线性手动排量控制

❺ P：压力调节

1——主油口“A”与“B”有压力限制装置

E——主油口“A”与“B”带HPRV压力过载控制

❻ J：辅助法兰盘

A——带密封盖，SAE A(9齿、径节16／32)

B——带密封盖，SAE B(13齿、径节16／32)

C——带密封盖，SAE C(14齿、径节12／24)

D——带密封盖，SAE D(13齿、径节8／16)

E——带密封盖，SAE E(13齿、径节8／16)

V——带密封盖，SAE B－B(15齿、径节16／32)

N——不带辅助法兰盘

❼ G：端盖油口(参照SAE J518c Code 62)

3——压力过载阀高压回路中带梭阀的同侧油口

6——侧油口

8——径向同侧油口

❽ N：过滤

S——吸油过滤

P——外接压力过滤器：卡口式过滤器(短的)

L——外接压力过滤器：卡口式过滤器(长的)

❾ F：排量限制

3——无限制器

4——可变(无调定值)、两侧有限制装置

❿ L：轴的结构型式

C2——13齿，径节16／32

C3——15齿，径节16／32

C5——19齿，径节16／32

C6——21齿，径节16／32

C7——23齿，径节16／32

C8——27齿，径节16／32

F1——13齿，径节8／16

S1——14齿，径节12／24

T1——1．375in，圆锥

T2——1．500in，圆锥

T3——1．000in，圆锥

T4——1．750in，圆锥

⑾H：补油泵排量

A——8mL／r；B——11mI／r

C——14mL／r；D——17mL／r

E——20mL／r；F——26mL／r

H——34mL／r；J——47mL／r

K——65mL／r；L——带补油安全阀的外接补油泵。

⑿T：控制油入口处控制进给节流孔径

00——无节流孔； 04——Φ1．02mm

01——Φ0．46mm； 05——Φ1．37mm

02——Φ0．66mm； 06——Φ1．57mm

03——Φ0．81mm； 09——Φ2．34mm

⒀Y：高压阀调定值(“A”油口)

见“B”油口。

⒁Z：高压阀调定值(“B”油口)

00——无压力调节阀；

14——14MPa；29——29MPa

17——17MPa；32——32MPa

20——20MPa；35——35MPa

23——23MPa；38——38MPa

26——26MPa；42——42MPa

⒂K：补油压力调定值

18——1．8MPa；28——2．8MPa

20——2．0MPa；30——3．0MPa

24——2．4MPa

⒃X：数据资料代码

按要求提供。

B．定量通轴马达

❶ 系列或产品

90——90系列，闭式回路

❷ 设计与旋转方向

M——SAE法兰定量马达，双向旋转

K——定量马达与行星减速器组合体，双向旋转

❸ 规格

030——30mL／r；075——75mL／r

042——42mL／r；100——100mL／r

055——55mL／r；130——130mI／r

❹ 端盖油口(参照SAE J518c Code62)

7——轴向油口；8——径向同侧油口

❺ 轴的结构型式

C2——13齿、径节16／32

C3——15齿、径节16／32

C4——15齿、径节16／32

C6——21齿、径节16／32

C7——23齿、径节16／32

C8——27齿、径节16／32

D4——B35×31、DIN5482

F1——13齿、径节8／16

F2——13齿、径节8／16(长系列)

S1——14齿、径节12／24

S3——16齿、径节12／24

K1——轴径1．375in，平键

K2——轴径1．500in，平键

K3——轴径1．750in，平键

T1——轴径1．375in，圆锥轴

T2——轴径1．500in，圆锥轴

❻ 补油系统

N——不带回路冲洗阀(不起作用)，(调定值为00)

W——回路带有梭形冲洗阀

X——无回路冲洗(055无此)

❼ 特殊元件特性

NNN——标准元件

EAA——速度传感器，型号Packard WP(规格030－100)

❽ 补油压力调定值

2位数，间隔为0．1MPa

最低为1MPa； 最高为3MPa

00——无

例：24——2．4MPa

注：☆☆定量马达型号中没有应用，为虚设代号。

C．变量通轴马达

❶ 系列或产品：90——90系列，闭式回路

❷ 设计与旋转方向

V——SAE法兰变量马达，双向旋转

C——变量马达与行星减速器组合体，双向旋转

❸ 规格：055——55mL／r；075－75mL／r

❹ 控制型式(基型)

NA——2－位置电液控制

最大—最小排量=12VDC，MS－接头

NB——2－位置电液控制

最大—最小排量=12VDC，Packard WP接头

NC——2－位置电液控制

最大—最小排量=24 VDC，MS－接头

ND——2－位置电液控制

最大—最小排量=24 VDC，Packard WP接头

PT——2－位置电液控制

最大—最小排量=1．2～3．5MPa

❺ 控制型式(选用)

0——无(变量马达与行星减速器组合体)

2——无(SAE法兰变量马达)

❻ 端盖油口(参照SAE JS18c Code62)

8——径向同侧油口

❼ 最大排量调定值：N——100%

❽ 最小排量调定值：055——019到040

075——026到054

❾ 轴的结构型式

S1——14齿、径节12／24，
❷ 中型式V

S7——14齿、径节12／24，
❷ 中型式C

❿ 补油系统

A——回路带梭形冲洗阀和节流孔

N——不带回路冲洗(不起作用)

W——回路带梭形冲洗阀

⑾控制阀节流孔

00——无节流孔(规格042)

01——标准节流孔(规格055与075)

⑿特殊元件特性

NNN——标准元件

EBA——速度传感器(Packard WP接头)

⒀控制阀阻尼孔：01——标准状态(快)

02——节流状态(慢)

⒁补油压力调定值

2位数，间隔为0．1MPa

最低为1MPa； 最高为3MPa

00——无

例：24——2．4MPa

注：☆变量马达型号中没有应用，为虚设代号。

(2)性能参数

90系列变量泵的性能参数见表10．5－18。

表10．5－18 90系列变量泵性能参数

单位：mm(in)

规格075手动排量控制(MDC)，端盖侧油口(6)变量通轴泵见图10．5－43；

单位：mm(in)

单位：mm(in)

规格100手动排量控制(MDC)，端盖侧油口(8)变量泵见图10．5－44；

单位：mm(in)

单位：mm(in)

规格075定量马达的外形尺寸见图10．5－45。其轴伸型式和尺寸见图10．5－46，花键轴尺寸见表10．5－20。

单位：mm(in)

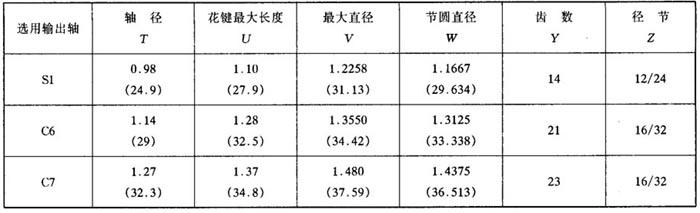

表10．5－20 花键轴尺寸

单位：in(mm)
