光阑guanglan

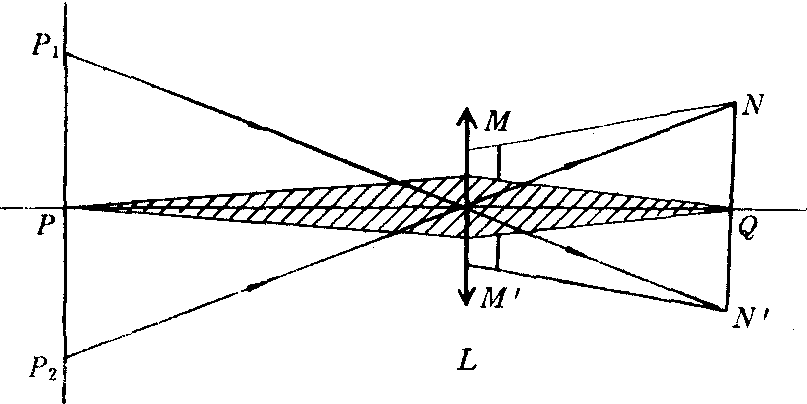

光学系统中能限制成像光束的开孔屏和各种成像元件(如透镜、棱镜等)的边框。无论何种成像光学仪器都有光阑，如图中所示的简单照相机中，镜头L的边框、光圈MM′和底片架的边框NN′都是该系统的光阑。光阑是光学系统中的一种重要光学元件，视其在光学系统中的不同作用，可分为孔径光阑和视场光阑。
❶孔径光阑——光学系统中限制成像光束最甚的光阑。又称有效光阑，简称孔阑。它的位置及通光孔的大小对光学系统所成像的明亮程度、清晰度和某些像差的大小有直接关系。该光阑的通光孔越小，球差越小，像越清晰，景深越大；但像的明亮程度越弱。通光孔越大，像的明亮程度越强；但球差越大，像的清晰程度越差，景深越小。图中照相机的光圈MM′限制成像光束最甚(以轴上物点为例，图中画有斜线的是被MM′所限制的成像光束)，所以它是该系统的孔径光阑。孔径光阑在光学系统中的位置与很多因素有关，例如助视光学仪器的孔径光阑一般要放在使出射光瞳位于目镜之外，以便眼睛的瞳孔能与之重合（见光瞳）。光学系统的孔径光阑的大小，有的是固定的，有的（如照相机的光圈）可根据需要在一定范围内进行调节。
❷视场光阑——光学系统中限制成像范围（或视场）最甚的光阑。简称场阑。图中底片架的边框NN′限制成像范围最甚(P₁P₂是被NN′所限制的成像范围)，所以它是该系统的视场光阑。一些摄影系统的视场光阑都是设置在最后所成实像的像面处。在有中间实像的助视光学仪器（如开普勒望远镜和显微镜）里，视场光阑则置于中间实像的像面处。在无最后实像或中间实像的光学系统里，也都存在视场光阑。例如，对于放大镜，其边框是视场光阑；对于伽利略望远镜，其物镜边框是视场光阑。

此外，为了减小光学仪器长管内壁反射的杂散光的影响，常在管内安放几个遮挡这些杂散光的光阑，以便得到明显的视场和清晰的像。这种光阑称为遮闪光阑。

光阑

diaphragm
