中耕追肥机cultivator-fertilizer

在中耕作物生长过程中进行行间锄草、松土(破板结、深松)、开沟、追施化肥、培土起垄等作业的机具。中耕追肥是农业生产保证高产、稳产的有效措施之一。作物行间采用机械中耕追肥，可提高劳动生产率，深中耕、高培土、深施肥，实现人畜力无法达到的良好作业质量，且管理及时。试验表明，用机具在地表下10厘米左右深施化肥与地表撒施相比，可提高肥效30～50%。
发展简况 中国在1956年以后，相继研制了机械式操向对行中耕追肥机、通用型中耕追肥机、棉田万能底盘专用中耕追肥机、播种中耕追肥通用机等多种机型。1985年研制成与96和118千瓦轮式拖拉机配套的大型中耕追肥机。美国等国家对中耕追肥机的研制较早，而且发展也十分迅速。到80年代已研制出铲式及旋转式等中耕追肥机及播种、中耕、与植保机具组成的联合作业机以及振动高效专用万能底盘中耕机等。并在中耕追肥机上普遍采用了液压操纵、自动导向、电子控制等技术。产品类型日益增多。
类型与结构 中耕追肥机按用途可分为通用型中耕追肥机(图1)、通用机架播种中耕追肥机、经济作物专用中耕追肥机等。按其土壤工作部件的工作原理可分为铲式和旋转式（或分为从动与驱动型）两大类。也可根据作业行数组成不同工作幅宽的机型，满足生产需要。

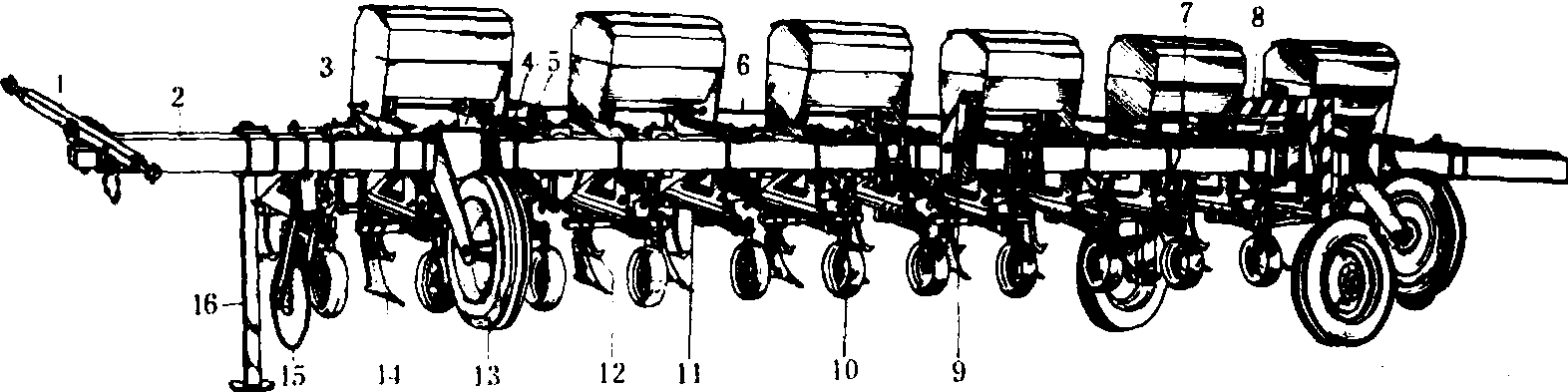

图1 中耕追肥机

1.运输用牵引架；2.主梁；3.肥箱；4.肥箱支架；5.传动机构；6.排肥轴； 7.输肥管；8.运输架； 9.三点悬挂系统；10.仿形轮；11.仿形机构；12.双翼铲；13.地轮；14.施肥开沟器；15.平衡器；16.支架

中耕追肥机与拖拉机的联结多为后悬挂式，以求转向灵活，便于在作物行间作业，伤苗率低。其结构一般由主梁、悬挂架（或快速挂接架）、传动轮、仿形机构、锄铲组、追肥装置等组成。用于窄行距作物的中耕追肥机亦可有对行装置，由一人操向，以便横向对行，减小护苗带宽度。大型宽幅中耕追肥机，通常在机架两侧安装有平衡器(图1)，以抵消整机侧向力，保持横向平衡。锄铲组采用平行四杆仿形机构，保证人土稳定性。
主要工作部件 包括土壤工作部件和追肥装置两部分。
土壤工作部件 是中耕追肥机在作物行间进行表土耕作及深施化肥的工作元件，应根据用途、作业条件及作物生长期等农业技术要求设计或选用。有供行间除草用的双翼式、单翼式、双翼通用式除草铲；表层松上用的转动锄；深层松土用的凿式、双尖式、单尖式松土铲；培土起垄用的壁式、旋转式培土起垄器（见行间中耕机械）及施肥所需的施肥开沟器(图2)等。

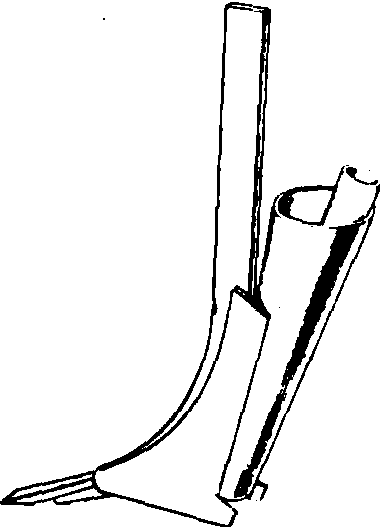

图2 施肥开沟器

追肥装置 主要是化肥排肥器，采用单组肥箱，体积小、重量轻、结构简单紧凑。根据化肥的机械物理性质不同，排肥机构分为转盘式、转轴式（水平旋转或垂直旋转）、振动式三类(图3)。通用元件有：❶化肥输送元件，将化肥连续输导至排施元件处；
❷排量控制元件，控制化肥流的通过面积，以达到控制排肥量；
❸化肥排施元件，将化肥定量均匀排出，并落入输肥管。排肥器的排肥能力受排肥器类型、参数及所施化肥的物理性状影响。

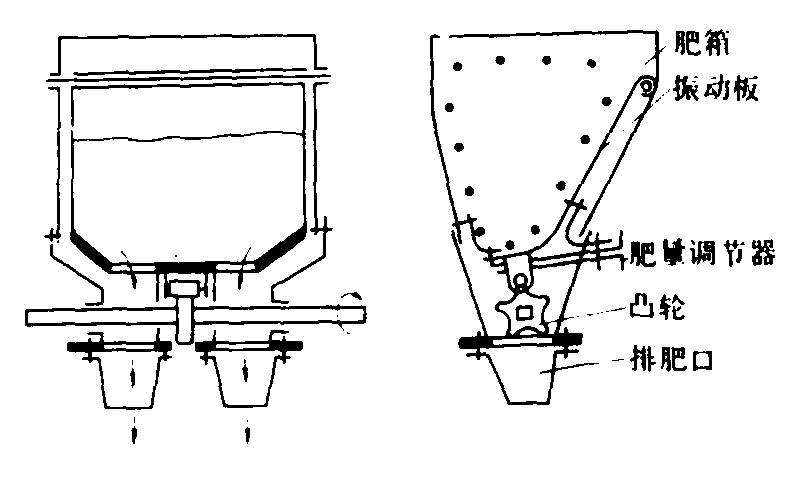

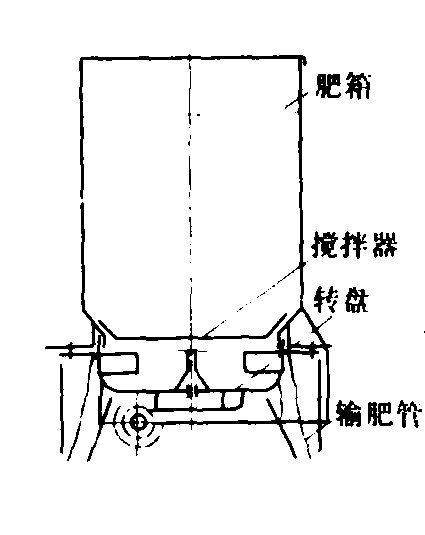

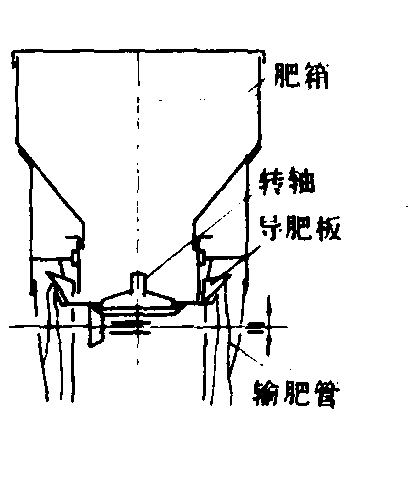

图3 几种典型排肥机构

中耕追肥机

在中耕时追施化肥的机具。中国从1956年开始研制，先后研制出多种中耕追肥机。中耕追肥机由土壤工作部件和追肥装置2部分构成。按土壤工作部件可分为铲式和旋转式2种。中耕地下约10 cm处施肥比地表施肥可提高肥效30%～50%。
