高压隔离开关的技术数据及外形

---

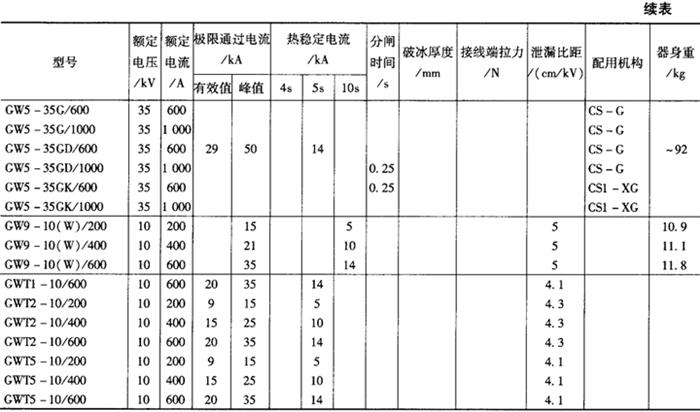

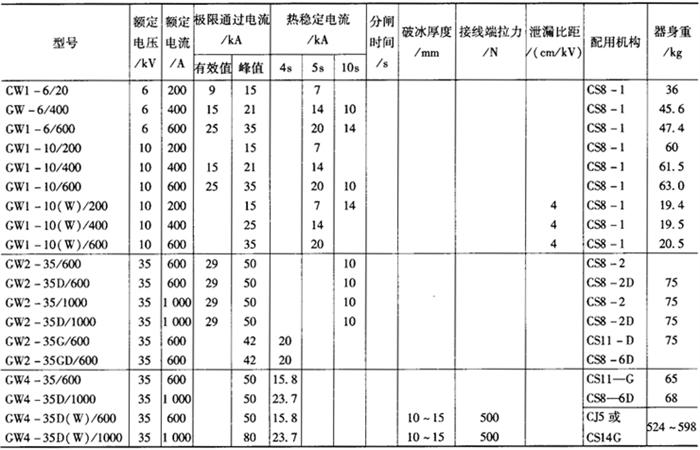

户外高压隔离开关技术数据见表5－16。

表5－16 户外高压隔离开关技术数据

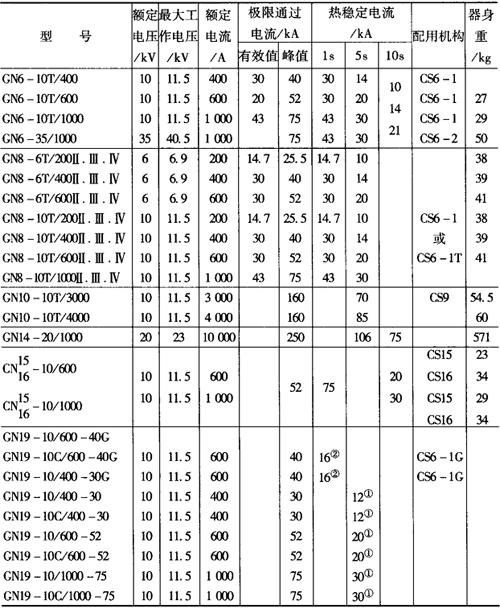

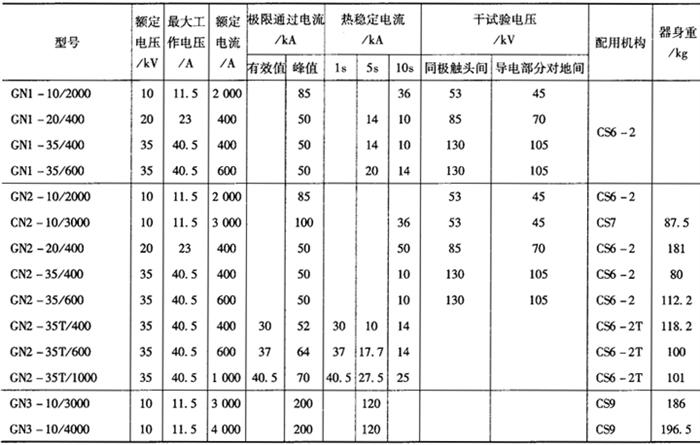

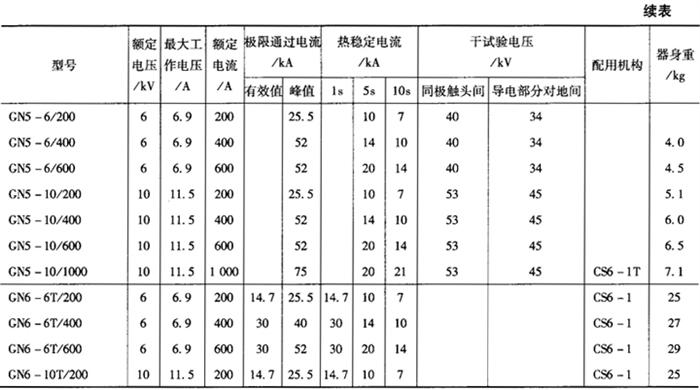

户内高压隔离开关技术数据见表5－17。

表5－17a 户内高压隔离开关技术数据

表5－17b 户内高压隔离开关技术数据

注：GN19－10／600－40G及GN19－10C／600－40G是应用在高原地区的产品。在型号标

注中末尾未加G字者均适用在非高原地区。

①系4s热稳定电流值。

②系2s热稳定电流值。

其中GN2－10、GN2－35T和GW2－35型隔离开关的外形见图5－4。

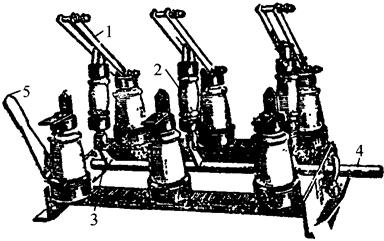

图5－4 GN2－10型户内隔离开关外形

1．闸刀 2．活动绝缘子 3．杠杆 4．传动轴 5．传动杆
