饮料厂用电要求及负荷计算

---

(一)设计所需基础资料

(1)全厂用电设备清单和用电要求。

(2)供用电协议和有关资料，包括供电电源及其技术数据；供电线路进户方位和方式，供电部门要求的供电费用；量电方式及量电器材供应划分；厂外供电器材划分以及地区气象、土质有关情况等。

(二)供电要求和负荷计算

1．供电要求和相应措施

(1)饮料厂负荷随季节有所变化，一般小型厂宜采用一台变压器供电；大中型厂宜采用两台变压器供电。

(2)饮料厂机械化水平不断提高，用电设备逐年增加，变配电设施宜留有一定发展余地。

(3)冷库氨压缩机用电负荷较大，变配电设施宜接近或毗邻氨压缩机间。

(4)用电设备一般属Ⅲ类负荷，采用单电源供电。

(5)饮料厂的溶糖间、配料间、灌装间等水、汽多、湿度高，供电管线及电气插座等应考虑防潮。

2．负荷计算

为了确定饮料厂的全厂用电负荷和选择变压器，多采用需要系数法。计算式如下：

式中 P_p——用电设备的装接容量之和，kW

P_j——最大计算有功负荷，kW

Q_j——最大计算无功负荷，kV·A

S_i——最大计算视在负荷，kV·A

K_x——用电设备的需要系数

cosΦ、tgΦ——用电负荷的平均自然功率因数及其正切值

(1)按车间计算用电负荷 饮料厂各车间用电负荷，包括需要系数K_x、cosΦ、tgΦ，可参考表6－7－13。

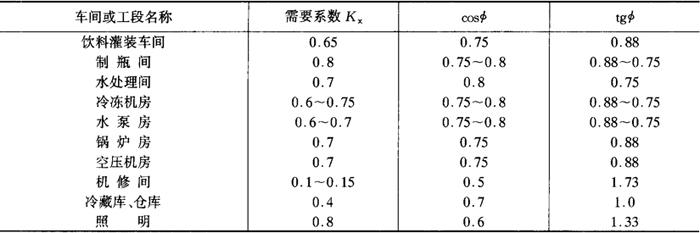

表6－7－13 饮料厂各车间用电负荷

(2)按全厂装接容量计算用电负荷 根据全厂设备装接容量及厂的生产性质所体现的需要系数，可粗算全厂用电负荷，并选择变压器。全厂性用电技术数据见表6－7－14。

表6－7－14 饮料厂用电技术数据

表6－7－13和表6－7－14两表所列数据，随自动化水平不断提高，需要系数有增大的趋势。

(3)变压器容量的选择 变压器的容量可根据全厂或其供电范围内的总计算负荷选择，一般需考虑20%左右的富裕量。

式中 S_e——变压器额定容量，kV·A

S_ii——全厂总视在负荷，kV·A

P_ji——全厂总有功负荷，kW

Q_ji——全厂总无功负荷，kV·A

K_i——用电负荷同时系数，K_i=0．9～0．95

3．无功功率的补偿

按规定，低压用户的功率因数应不低于0．85；高压用户的功率因数不低于0．9。达不到规定时，一般采用低压静电电容器补偿，补偿方式可采用部分集中在配电间，小部分分散到有关负荷点。用电负荷较大时，也可采用高低压综合补偿，此时低压侧一般补偿到0．85左右，再由高压侧补偿到0．9。补偿所需容量可按下式计算：

式中 Q_c——补偿所需容量，kV·A

tgΦ₁、tgΦ₂——补偿前、后功率因数的正切值

q_c——比补偿功率，kV·A／kW，见表6－7－15

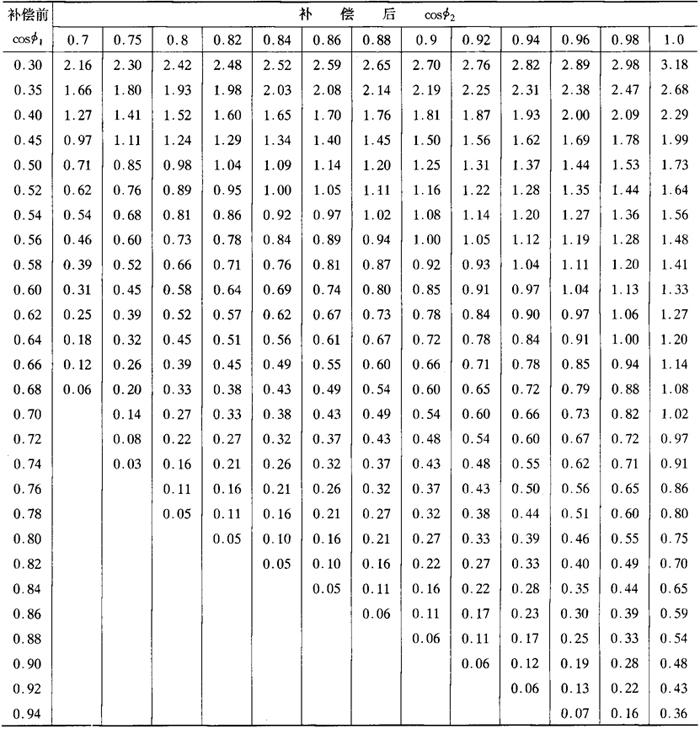

表6－7－15 比补偿功率q_c值 单位：kV·A／kW

α－－平均负荷因数，一般取0．7～0．75。
