共析碳钢C曲线的建立

---

图14-2为共析碳钢的C曲线．图中左边一条曲线是等温转变开始线，右边一条是转变终了线，C曲线由这两条线组成．它的上部向A₁线趋近但不相交，它的下部则与M_s线相交．M_s线是马氏体转变开始线(见后文)．

由上述可见，要建立C曲线，必须分别测出各个温度下等温转变的开始时刻和终了时刻，同时还要测出A_l点和M_s点的温度．

测定C曲线的方法很多，有金相法、磁性法、膨胀法等．这些方法均以测定过冷奥氏体等温转变过程中钢的组织和物理、力学性能变化为依据．其中，金相法最直观、准确．

以下以金相法为例，简介C曲线建立过程．

首先将共析碳钢制成Ф10mm×1．5mm的小圆片试样，分为几组，每组有几个试样．一组试样用于测定一个温度的转变开始时刻和终了时刻．各组试样都在同样加热条件下奥氏体化，然后把各组试样分别淬入A₁点以下不同温度(如700℃、650℃、600℃、550℃、500℃等)的等温浴槽中进行等温淬火，同时记录时间，每隔一段时间取出一个试样淬入水中，这样就把不同时刻的等温状态固定下来，如图14-3所示．然后在显微镜下进行全相分析．凡是等温时未转变的奥氏体，水冷后就变成马氏体和残余奥氏体，在组织中呈白亮色．而等温转变的产物则原样保留下来，在组织中呈暗黑色．这样可看出等温转变的情况．通常以转变1%的时刻作为转变开始点，而以转变99%的时刻作为转变终了点．把各个温度的转变开始点和终了点都绘在温度一时间坐标上，再把所有转变开始点连起来，成为转变开始线，把所有转变终了点连起来，成为转变终了线，便绘成C曲线，如图14-4所示．

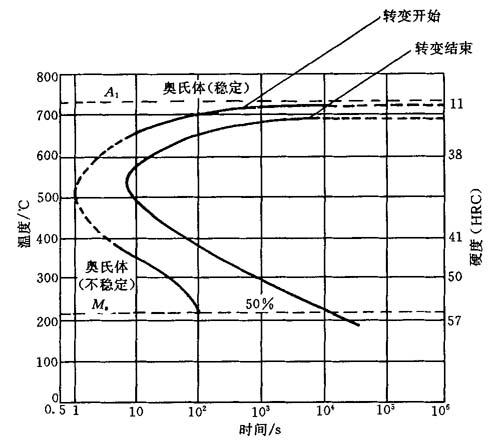

图14-2 共析碳钢过冷奥氏体等温转变曲线

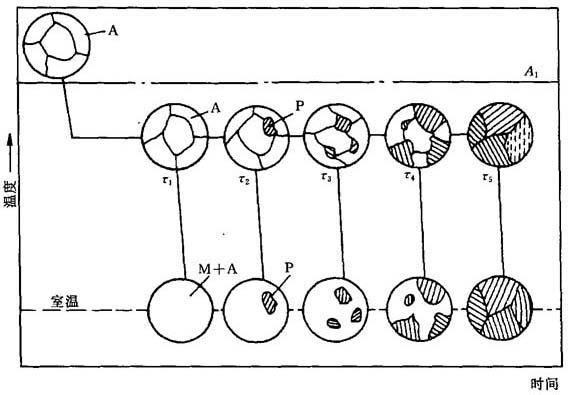

图14-3 金相法测定C曲线示意图

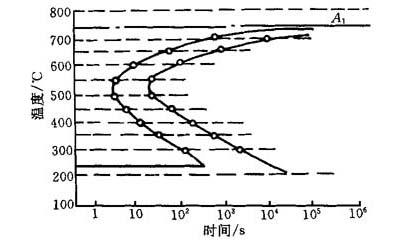

图14-4 绘制C曲线示意图
