共轭回转式电火花加工

---

这种电火花加工是利用工件与工具的共轭转动(严格等转速或按一定比例)对复杂型面进行加工．这种加工方法广泛用于内外螺纹、螺纹环规、内齿轮、梳刀、滚刀等工件，如图3-17所示．工件和工具电极工作同向等转速旋转，工件作径向间歇进给，可以把电极上的螺纹复制到工件上．这种方法加工精度可达0．002mm，表面粗糙度Ra为0．1μm．

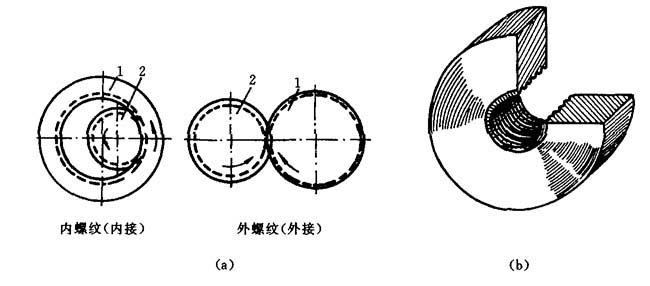

图3-17 共轭加工螺纹工件

(a)同步回转式加工螺纹示意图；(b)电火花加工的螺纹环规．

1—工件；2—工具电极
