链子崖隐伏裂缝的声波检测

---

链子崖危岩体存在12组50余条裂缝，出露最宽约2m，深不可测。其中T₈及T₉裂缝，北端隐伏于覆盖层下，是否延伸与T₁₂缝贯通，成为查明岩体结构与方量和确定治理工程设计的关键，为此，在上述裂缝延伸的关键部位，布两钻孔，孔距21m，深150余m。由地质矿产部水文地质工程地质技术方法研究所于1989年承担跨孔声波测试，查明裂缝的延伸及倾向。

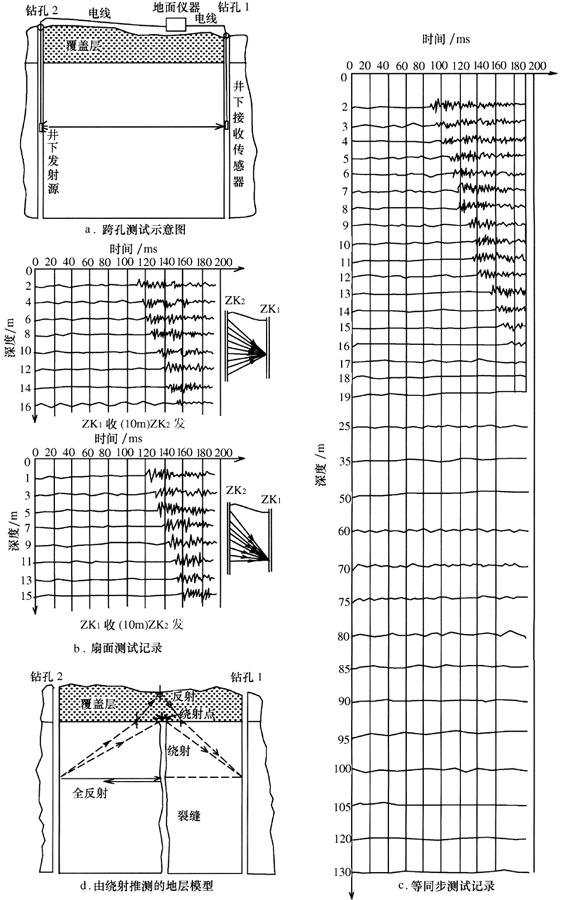

现场地质剖面概况及跨孔声波测试示意图如图1－5a。采用等高同步测试法、扇面测试法，测取的波形记录分别如图1－5b及图1－5c。这些记录的推论是：接收到的是绕射波，其地质模型应如图1－5d，即裂缝张开无充填。显然，只有存在地表覆盖层的绕射波，才会出现发射与接收点靠近覆盖层声传播时间短，远离覆盖层则声传播时间加长。为证实现场测试推断是正确的，在室内按推理的地层模型，进行模型超声测试，取得和现场一致的测试结果。

图1－5 各种方法测试示意图及推测的地层模型

另外，在一个孔内逐点发射，并接收裂缝的反射波，根据反射波的声波走时，推断出裂缝的倾向，与地质工程师从地质构造的推论相一致。至此对裂缝的性状给出明确的结论，为链子崖危岩体的治理，提供了依据，受到国家科委表彰(展建设等，1991)。

【参考文献】：

段永侯，罗元华，柳源等．1993．中国地质灾害．北京：中国建筑工业出版社

郭建强，彭成，孙党生等．2003．链子崖危岩体勘查中物探技术的应用．水文地质工程地质

胡厚田．1989．崩塌与落石．北京：中国铁道出版社

李媛，张颖，钟立勋．1992．中国滑坡崩塌类型及分布图说明书．北京：中国地图出版社

李智毅，王智济，杨裕云．1996．工程地质学基础．武汉：中国地质大学出版社

李智毅，唐辉明．2000．岩土工程勘查．武汉：中国地质大学出版社

李大心．1994．探地雷达方法及其应用．北京：地质出版社

连克，朱汝裂，郭建强．1991．音频大地电场法在地质灾害调查中的应用尝试——长江三峡链子崖危岩体隐伏地质结构的探测．中国地质灾害与防治学报

刘传正．2000．地质灾害勘查指南．北京：地质出版社

晏同珍，杨顺安，方云．2000．滑坡学．武汉：中国地质大学出版社

展建设，吴庆曾．1991．跨孔声波穿透法在探测三峡链子崖隐伏裂缝中的应用．中国地质灾害与防治学报

张咸恭，李智毅等．1998．专门工程地质学．北京：地质出版社
