铸铁

---

铸铁是指含碳量大于2．11%的铁碳合金，并含有硅、锰、磷、硫等元素。根据碳在合金中存在的形式，可分为白口铸铁、灰铸铁、球墨铸铁、蠕墨铸铁等多个品种，白口铸铁一般用于炼钢。

1．铸铁牌号的表示方法(表2－16)

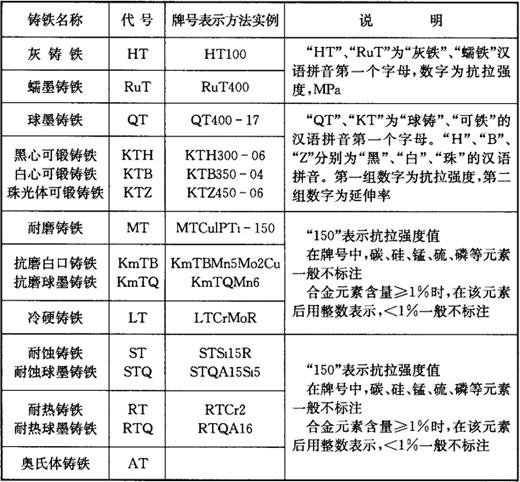

表2－16 铸铁牌号的表示方法(摘自GB5612－1985)

2．工业铸铁的力学性能与应用

(1)灰铸铁的牌号、力学性能与应用(表2－17)

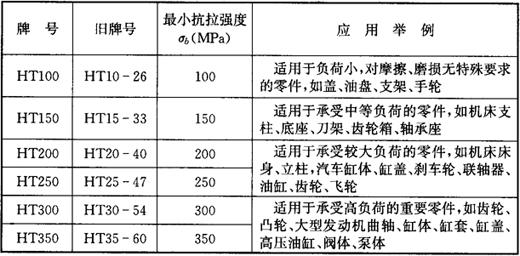

表2－17 灰铸铁的牌号、力学性能与应用(摘自GB／T9439－1988)

注：灰铸铁是根据强度分级的，一般采用Φ30mm铸造试棒，切削加工后进行测定。

(2)球墨铸铁的牌号、力学性能及应用(表2－18)

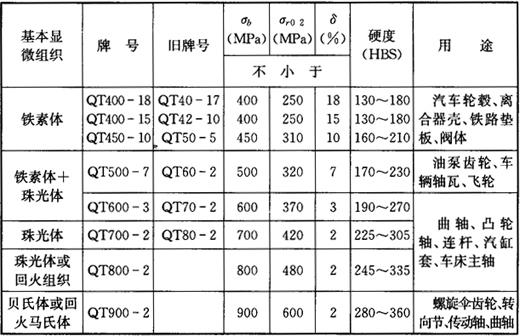

表2－18 球墨铸铁的牌号、力学性能及应用(摘自GB／T1348－1988)

注：表中均为单铸试块测定的力学性能。

(3)可锻铸铁的牌号、力学性能及应用(表2－19)

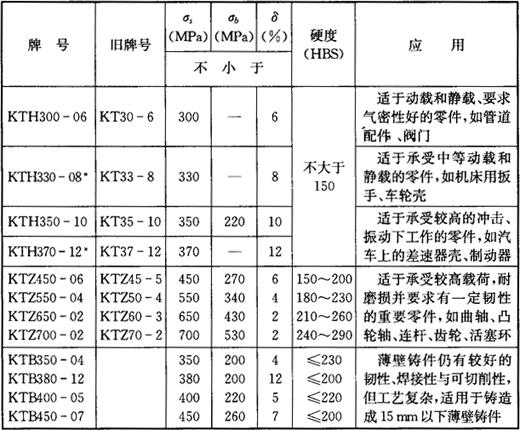

表2－19 可锻铸铁的牌号、力学性能及应用(摘自GB／T9940－1988)

注：带“*”牌号为过渡牌号。

(4)蠕墨铸铁的牌号、力学性能及应用(表2－20)

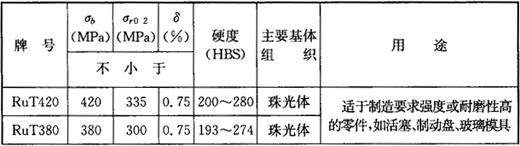

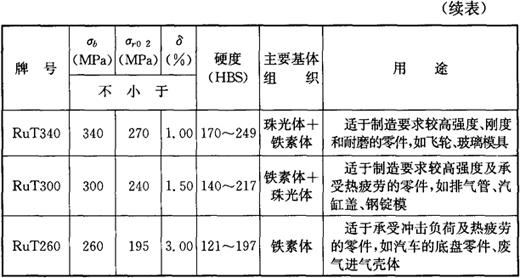

表2－20 蠕墨铸铁的牌号、力学性能及应用(摘自JB／T4403－1999)

3．主要工业铸铁中外牌号对照(表2－21)

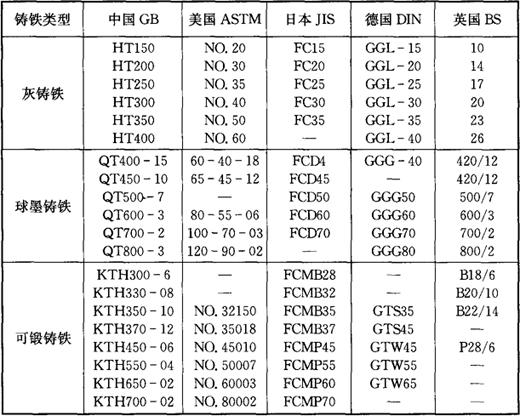

表2－21 主要工业铸铁中外牌号对照
