铸件机械加工余量

---

加工余量等级由精到粗分为A、B、C、D、E、F、G、H和J共9个等级，见表5-58．

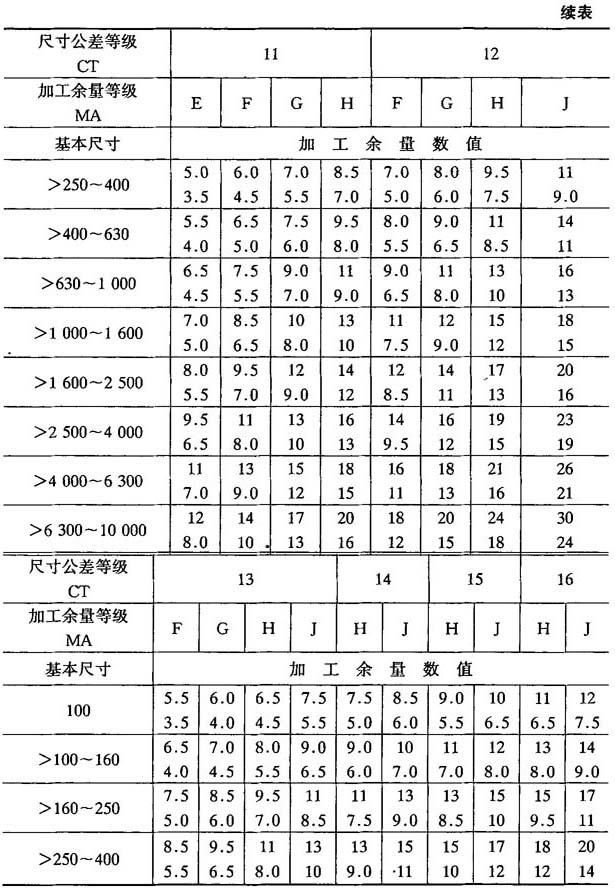

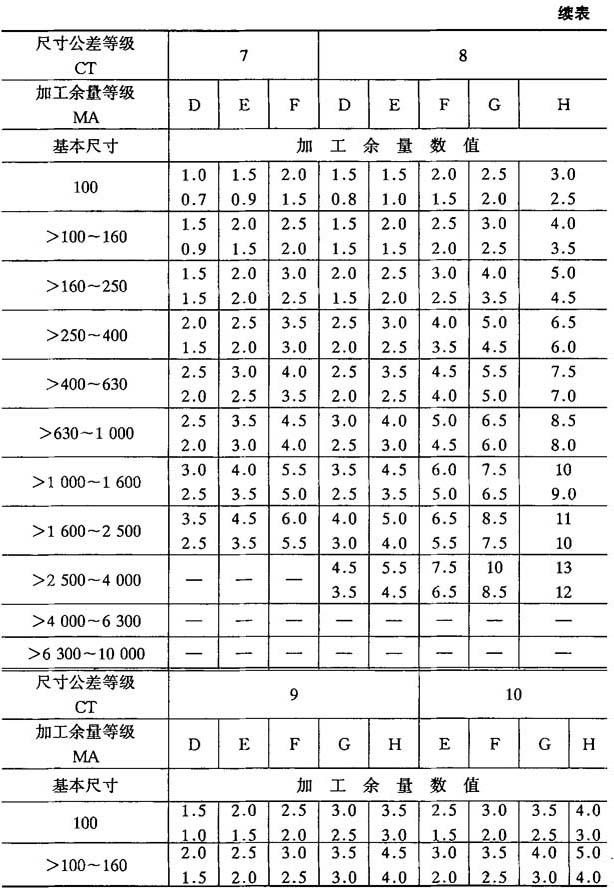

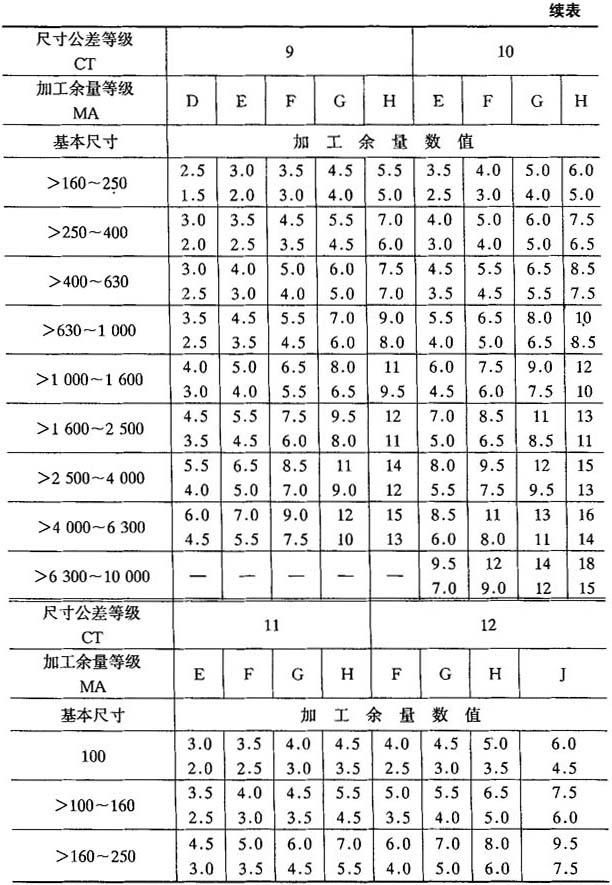

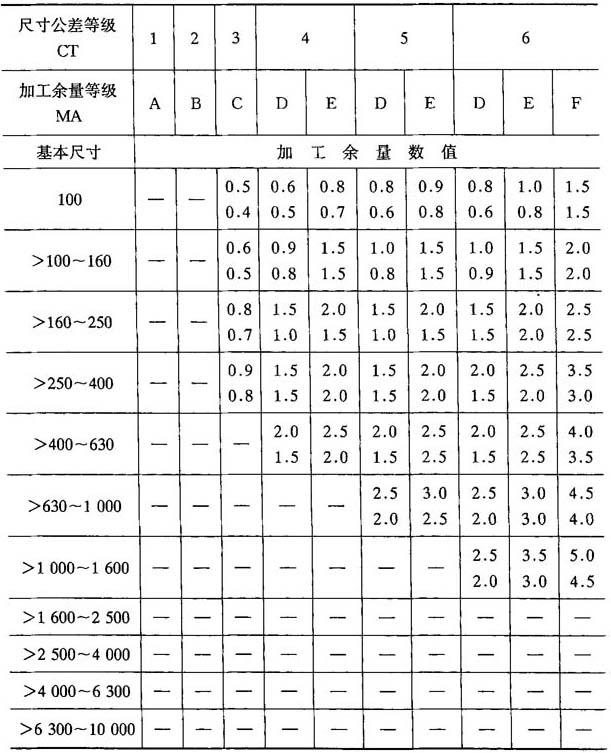

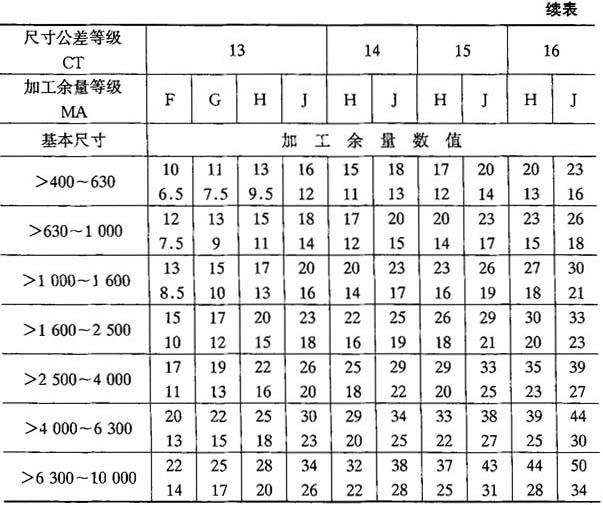

表5-58 与铸件尺寸公差配套使用的铸件机械加工余量 mm

注：表中每栏有两个加工余量数值，上面的数值为以一侧为基准，进行单侧加工的加工余量值，下面的数值为进行双侧加工时每侧的加工余量值．

成批和大量生产的铸件其加工余量等级按表5-59的规定选龋小批和单件生产的铸件其加工余量等级按表5-60规定选龋

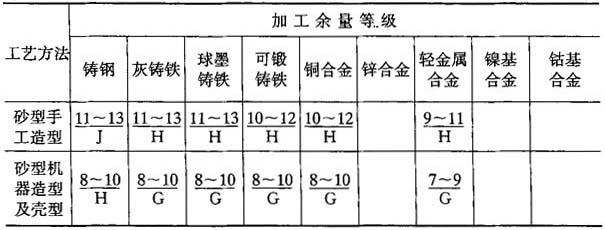

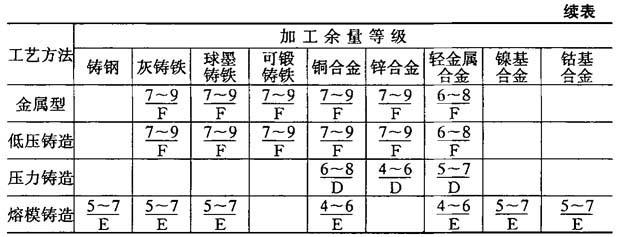

表5-59 用于成批和大量生产与铸件尺寸公差配套使用的铸件机械加工余量等级

注：表中的数字表示尺寸公差等级，字母表示加工余量等级．例如：表示11/J、12/J或13/J

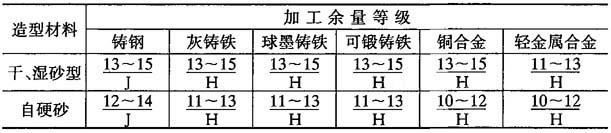

表5-60 用于小批和单件生产与铸件尺寸公差配套使用的铸件机械加工余量等级

标注加工余量可参考图5-3、图5-4

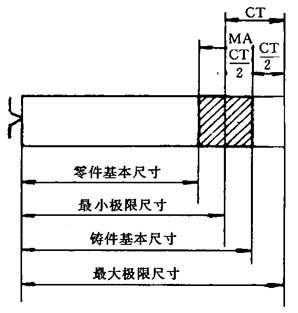

图5-3 单侧加工示意图

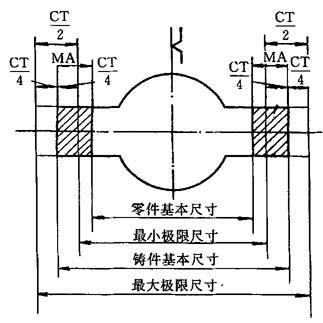

图5-4 双侧加工示意图
