铣削加工

---

(一)铣床的主要类型(图7．3－5～图7．3－8)

图7．3－5 卧式铣床外形

图7．3－6 立式铣床的外形

图7．3－7 龙门铣床的外形

图7．3－8 万能工具铣床外形

根据结构形式和用途，铣床可分卧式铣床、立式铣床、龙门铣床、仿形铣床和万能工具铣床等很多类型。在模具制造中应用最广的是立式铣床加工，主要用来加工各种模具的型腔。

①如图7．3－5所示为卧式铣床，这种铣床的主轴1与工作台台面2平行，成横卧位置，所以叫卧式铣床，简称“卧铣”或“平铣”。这类铣床通常具有可升降的升降台3。所以，装在工作台台面上的工件除了能作纵、横移动外，还能升降。在必要时还可装上连接架4。

为了适应铣削螺旋槽，有的卧铣的工作台还可以在水平面内旋转一个角度。这种铣床，叫做“卧式万能铣床”，它的用途较广。

②如图7．3－6所示为立式铣床，简称“立铣”。它与卧铣的区别是它的主轴是直立的，与工作台台面垂直。有的立铣为了加工的需要，还能把主轴偏斜一个角度。

在立铣上装卸刀具比较方便，操作时易于观察，还能装上较大的刀盘进行高速铣削。所以，立铣的用途更为广泛。

③如图7．3－7所示为三轴龙门铣床，这种铣床主要用来加工较大工件的平面。根据机床主轴数目的多少，龙门铣有双轴、三轴、四轴以至更多轴之分。这种铣床床身坚固，允许选用较大的吃刀深度和走刀量，并能进行多刀切削，一次走刀便能同时加工出两个或三个平面，所以，它的生产率很高。

④如图7．3－8所示为万能工具铣床。这种铣床的特点是操纵灵便、精度高，并带有较多的附件。如垂直主轴可以换成水平主轴；水平工作台可以换成万能角度工作台。这样就有可能使外形复杂的零件在一次安装下完成其全部加工。这种铣床常在工具车间里用来加工刀具、夹具、模具或其他形状复杂的工件。

(二)铣刀类型和应用

铣刀的类型很多，可以根据不同的方法来分类。

①圆柱铣刀，如图7．3－9所示。专门用于加工平面。

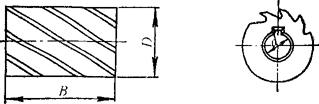

图7．3－9 圆柱铣刀

②立铣刀，如图7．3－10所示。用于加工平面和沟槽。

(a)直柄立铣刀

(b)锥柄立铣刀

图7．3－10 立铣刀

③圆盘铣刀，如图7．3－11、图7．3－12、图7．3－13所示。用于加工不同深度的沟槽以及小平面。

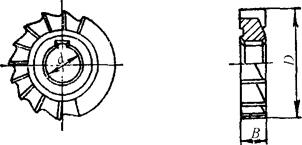

图7．3－11 槽铣刀(单面刃)

图7．3－12 两面刃盘铣刀

(a)细齿三面刃盘铣刀

(b)错齿三面刃盘铣刀

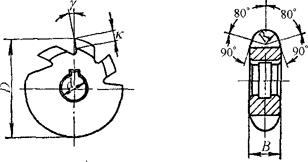

图7．3－13 三面刃盘铣刀

④角度铣刀，如图7．3－14所示。用于加工各种角度的沟槽。它分为单角铣刀和双角铣刀两种。

(a)单角铣刀

(b)不对称双角铣刀

图7．3－14 角度铣刀

⑤键槽铣刀和T形槽铣刀，如图7．3－15、图7．3－16所示。专门用于加工键槽和T形槽等。

图7．3－15 键槽铣刀

图7．3－16 T形槽铣刀

⑥切断铣刀，如图7．3－17所示。专门用作切断工件(这种铣刀的宽度比圆盘铣刀宽度小)。

图7．3－17 切断铣刀

⑦成型铣刀，如图7．3－18所示。用于加工具有特形表面的工件，如凹半圆、凸半圆、齿轮、螺纹等。

图7．3－18 凸半圆铣刀

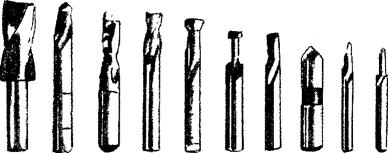

其中，立铣刀是模具制造中最常用的铣刀，又分单刃立铣刀(表7．3－10)、双刃立铣刀(图7．3－19)、改制立铣刀、多刃立铣刀。

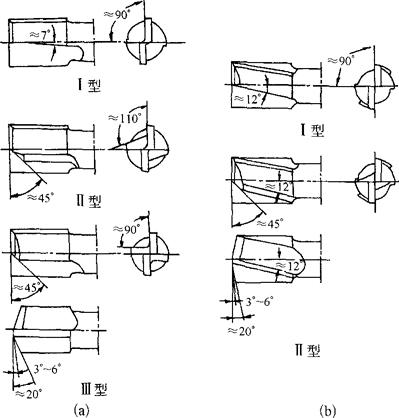

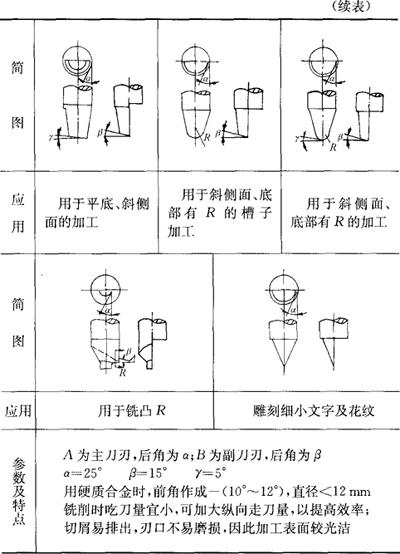

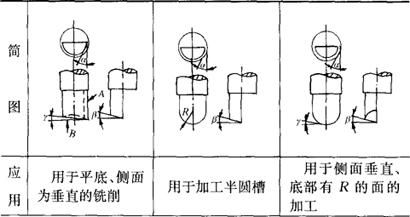

表7．3－10 单刃立铣刀的形式

图7．3－19 双刃立铣刀

(a)双刃立铣刀(图7．3－19)。由于双刃立铣刀切削时受力平衡，因此能承受较大的切削力，铣削精度较高，适于铣削深槽。

(b)改制立铣刀(图7．3－20)。利用旧麻花钻按照模具加工的需要自行改制成铣刀，具有双刃铣刀的切削性能，经济实用。

图7．3－20 改制立铣刀

(c)多刃立铣刀。多刃立铣刀由于制造困难，一般都采用标准立铣刀。规格见表7．3－11。

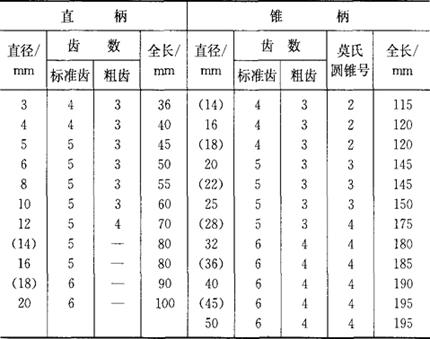

表7．3－11 立铣刀规格表

注：1．不带括号的直径是基本系列，带括号的直径是辅助系列。

2．直径45mm和50mm锥柄立铣刀尚有全长为225mm，并具有5号莫氏圆锥柄的。

(三)从实际铣削加工中收集起来的切削用量(表7．3－12)

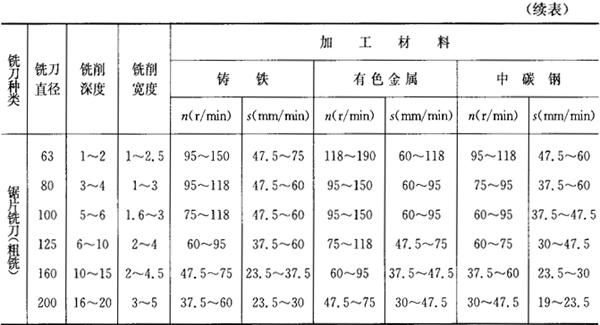

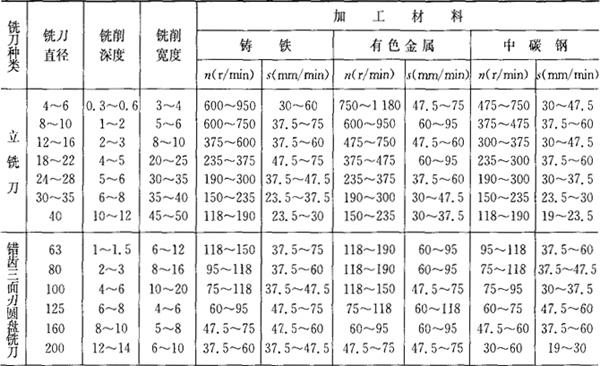

表7．3－12 常用铣削用量
