软钎剂

---

1．软钎剂的组成结构

不挥发物质包括：成膜物质、活化物质、助熔剂。挥发物质包括：稀释剂和溶剂，见表8－40。

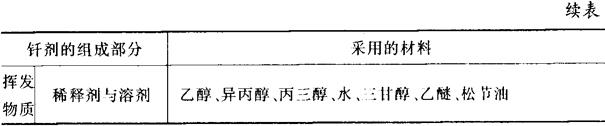

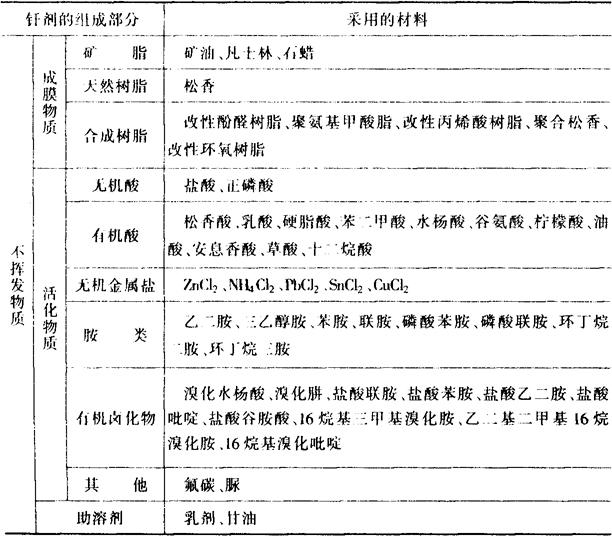

表8－40 软钎剂的组成结构

2．非腐蚀性软钎剂

它活性较弱，对母材几乎没有腐蚀作用。有松香及活性松香软钎剂两类。广泛地用于电气、无线电工程中的黄铜、银、镉制件的钎焊。活性松香钎剂还能钎焊钢、镍、不锈钢制件。松香的碳化温度为300℃，故其施焊温度不得超过300℃。其组成和应用范围见表8－41。

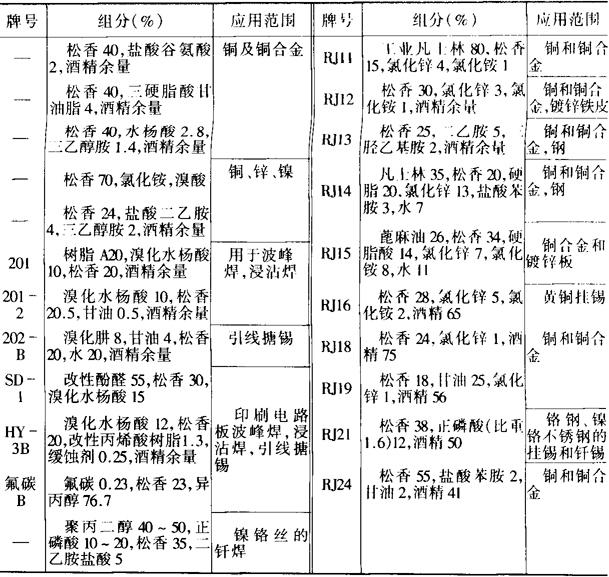

表8－41 非腐蚀性钎剂组成和应用范围

3．腐蚀性钎剂

它由无机酸和无机盐组成，其活性强，热稳定性好，能有效地清除母材表面氧化物，提高钎料的润湿能力，广泛用于黑色金属和有色金属的钎焊中。氯化锌溶液是这类钎剂中最常用的一种，为了进一步增加活性，加入氯化胺等活性物质。这类钎剂焊后必须彻底清除残渣，否则对母材和焊缝均造成腐蚀。

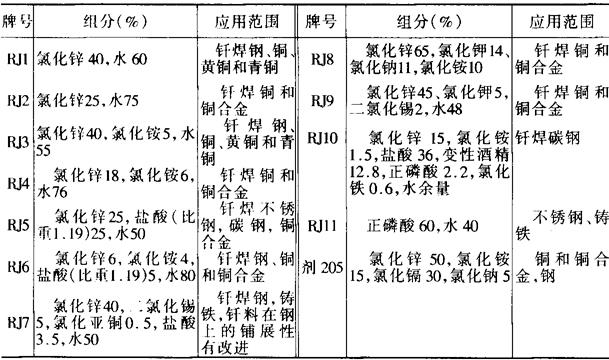

表8－42 腐蚀性软钎剂的组成和应用范围

注：剂205是原先各厂制订的牌号。
