螺杆的装拆

---

为了使挤出机适应不同的工艺需要，在一台挤出机上往往配有几根不同的螺杆。因此，考虑到更换螺杆和维修时的需要，在设计螺杆与传动轴等零件的装配结构时，还必须注意到这些结构要便于螺杆的装拆。

图2－53为一种常见的螺杆与传动轴等零件的装配结构图。从图2－53中可以看出，这种结构对于螺杆的装拆是方便的。当螺杆要卸下时，可先卸下螺杆前端的机头，然后将冷却水管2、套管3卸下，接着在螺杆1的尾部拧入一专用的长螺栓，如图2－54所示。拧动螺栓，将螺杆从料筒前端顶出。当要装入螺杆时，可按上述相反的顺序进行。

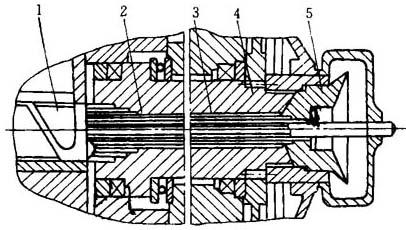

图2－53 螺杆与传动轴的装配结构图

1－螺杆 2－冷却水管 3－套管 4－传动轴 5－喇叭口

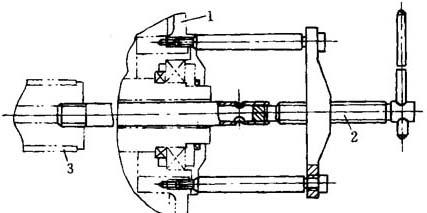

图2－54 拆螺杆专用螺栓

1－箱体 2－长螺栓 3－螺杆尾部

在有些挤出机上还专门设有螺杆的装拆机构。
