经纬仪的构造

---

经纬仪是测量角度的仪器，兼有其他测量功能。根据测角精度的不同，我国的经纬仪系列分为DJ07，DJ1，DJ2，DJ6，DJ15等几个等级，D和J分别是大地和经纬仪的意思，数字表示其测角精度。

图3－3所示为一种DJ6光学经纬仪，图3－4所示为一种DJ2光学经纬仪。光学经纬仪主要由照准部、水平度盘、基座三大部分组成。

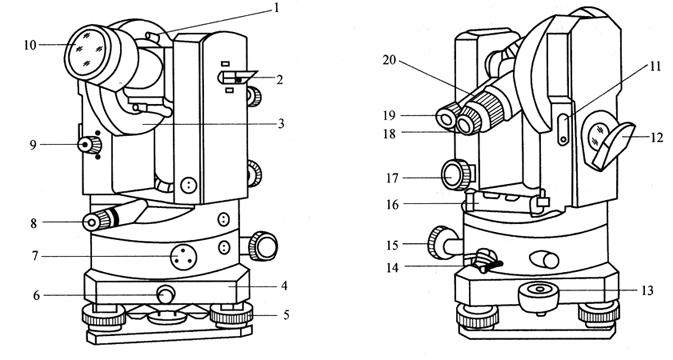

图3－3 DJ6光学经纬仪外形示意图

1－粗瞄器；2－望远镜制动螺旋；3－竖直度盘；4－基座；5－脚螺旋；6－轴座固定螺旋；7－度盘变换手轮；8－光学对中器；9－竖盘自动归零螺旋；10－物镜；11－指标差调位盖板；12－度盘照明反光镜；13－圆水准器；14－水平制动螺旋；15－水平微动螺旋；16－照准部水准管；17－望远镜微动螺旋；18－目镜；19－读数显微镜；20－物镜调焦螺旋
