硅酸盐类无机胶粘剂

---

(一)组成与特性

硅酸盐类无机胶粘剂主要是碱金属硅酸盐，包括盐、钾盐和锂盐，用通式M₂O·nSiO₂表示。其中锂盐的耐水性最好，钠盐的粘接性能最强。实际应用最多的还是硅酸钠。

硅酸钠俗称水玻璃，由二氧化硅石块与烧碱共热，水稀释制成。其性质随SiO₂与Na₂O的模数不同而异。见表5－5－22。

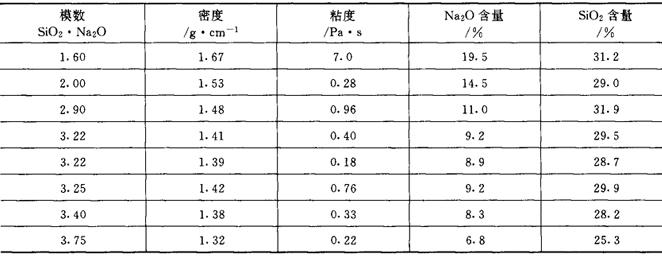

表5－5－22 硅酸钠特性

表中模数为3．2～3．4，密度1．38～1．41g／cm的中性水玻璃为常用的胶粘剂商品规格。硅酸钠溶于水呈碱性，为淡黄或青灰色透明粘稠液体，遇酸分解。无水物为天蓝或黄绿色玻璃状，无固定熔点。

(二)硅酸钠胶粘剂的配合剂

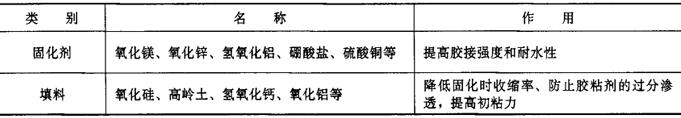

表5－5－23 硅酸钠胶粘剂的配合剂

(三)配制

配方一：

硅酸钠100g，尿素20g。

边搅拌边将尿素加入硅酸钠溶液中，混合均匀即可。

配方二：

原料：硅酸钠、干酪素、氢氧化钙、硫酸铜

将干酪素用水浸泡24h，加热至熔化，加入硅酸钠、氢氧化钙、硫酸铜，搅拌均匀即成。

将松香树脂或淀粉与硅酸钠胶粘剂配合使用，也可以提高胶接强度。

(四)使用特点

硅酸钠胶粘剂具有耐高温、不燃烧、胶层防霉防蛀的特点；且来源广泛，价格低廉。常用于商标纸、封签及条包的粘合。也用于纸箱封口和制备纸箱时纸板间粘合。但粘合力不高，易吸潮。
