电磁式交流接触器

---

1．适用范围

电磁式交流接触器一般用于交流50Hz或60Hz，主回路额定工作电压690V及以下，电流至630A的配电系统中。供远距离频繁地接通和分断电流之用，并适用于频繁地起动及控制电动机。

2．电磁式交流接触器的结构和工作原理

(1)结构：接触器主要由电磁系统、触点系统、灭弧系统及其他部分组成。

①电磁系统：电磁系统包括电磁线圈和铁芯，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。

④其他部分：有绝缘外壳、弹簧、短路环、传动机构等。

(2)工作原理：当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁芯，带动主触点闭合，接通电路，辅助接点随之动作。由于交流电路大都是三相式，所以交流接触器的触头以三相为主。

3．交流接触器的产品型号及主要技术数据

(1)以CJ型号开头的交流接触器见表1－55。

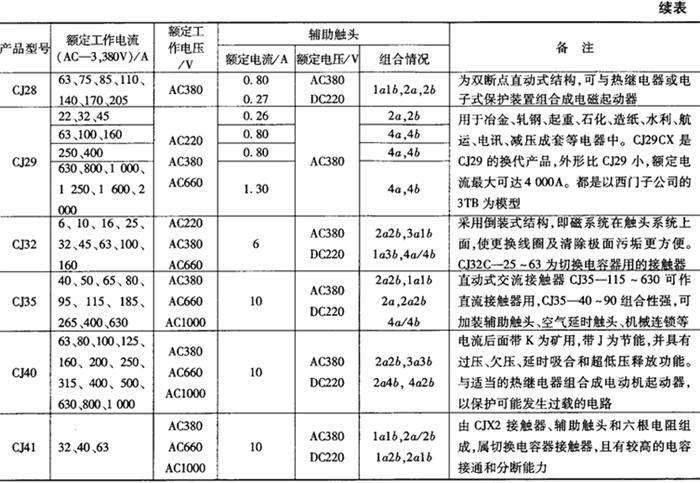

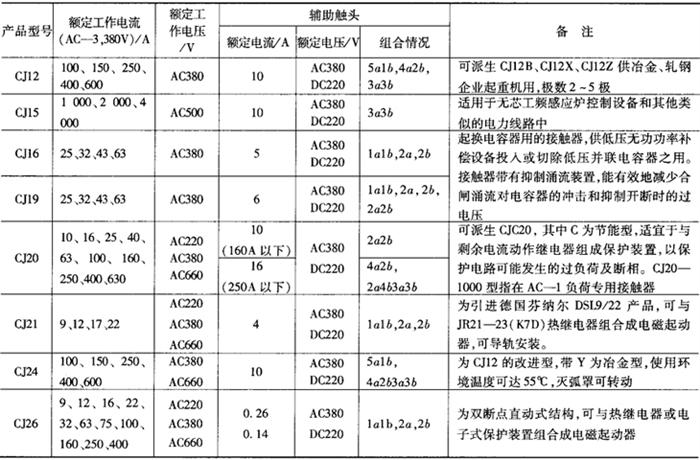

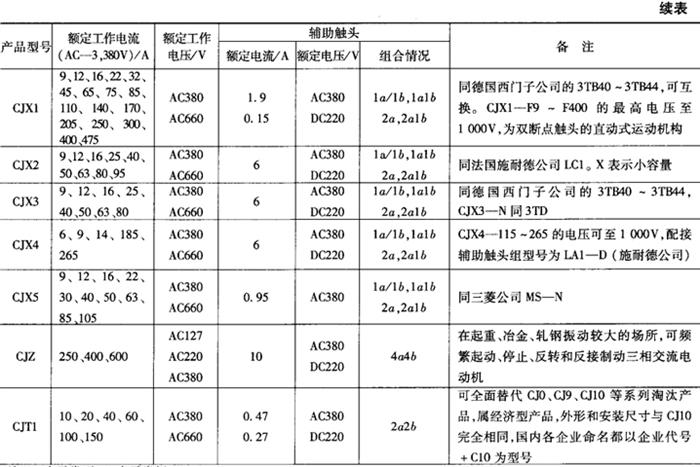

表1－55 CJ型号交流接触器的产品型号及主要技术参数

注：a表示常开，b表示常闭。

4．接触器的外形尺寸及安装尺寸

(1)CJ12和CJ24交流接触器的外形及安装尺寸见图1－35和表1－56。

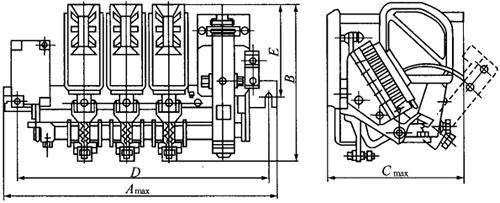

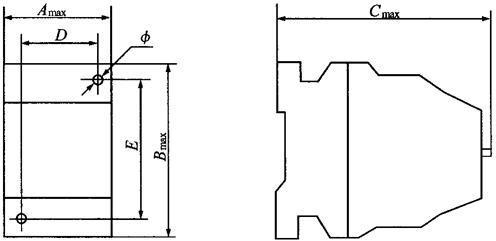

图1－35 CJ12和CJ24交流接触器的外形及安装尺寸

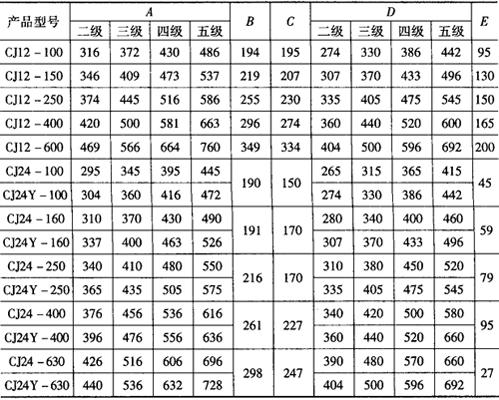

表1－56 CJ12和CJ24交流接触器的外形及安装尺寸／mm

(2)其他型号交流接触器的外形及安装尺寸见图1－36和表1－57。

图1－36 其他交流接触器的外形及安装尺寸示意图

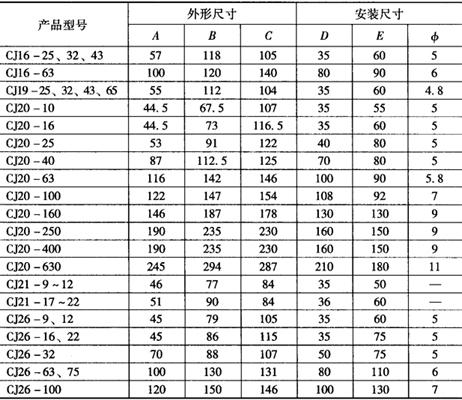

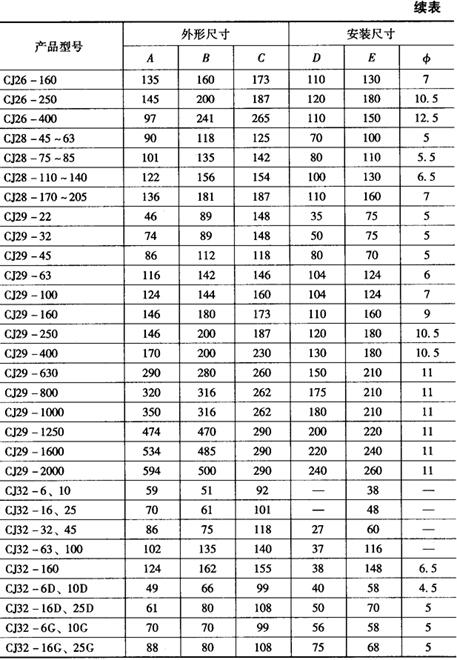

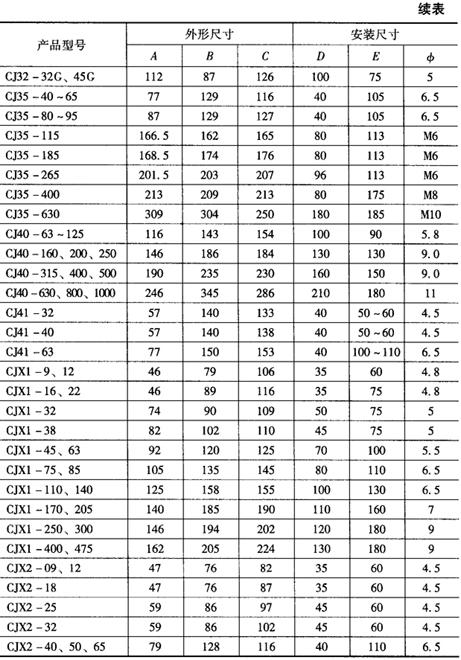

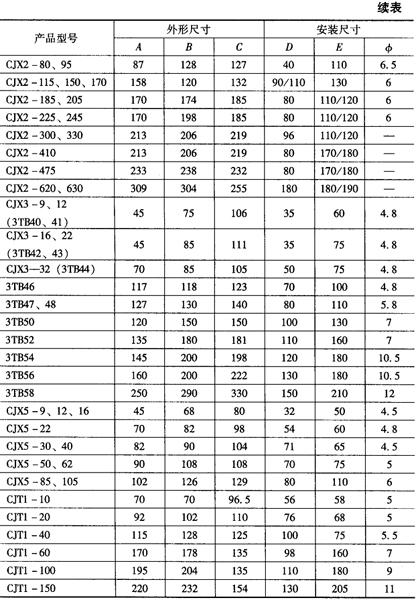

表1－57 其他交流接触器的外形及安装尺寸／mm

5．国外引进的各种型号交流接触器

国外引进的各种型号交流接触器见表1－58。

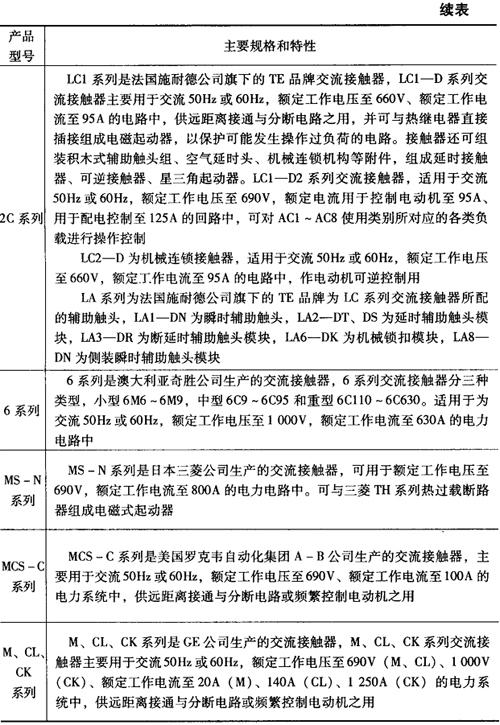

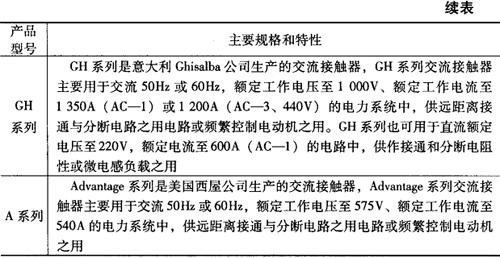

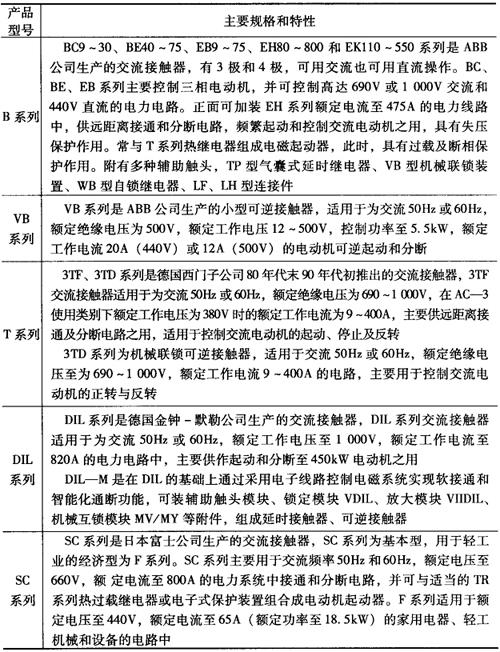

表1－58 各种国外引进交流接触器型号一览表
