用皮托管测定流量

---

用皮托管测定流量，如图2－1所示。

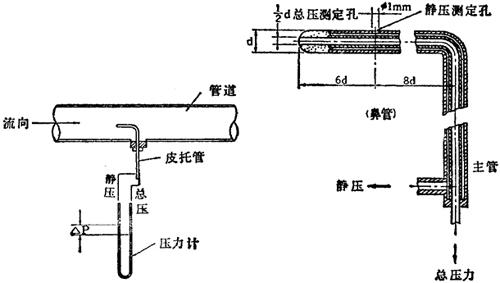

图2－1 皮托管结构图

测定方法

在皮托管的总压和静压各测定口安装压力计，用mm单位读出差压⊿P。如果压力计中的液体是清水，这个数值则为kg／m²值。

即，1mmH₂O=1kg／m²

求流速采用下式：

式中 V——(流速m／s)；

γ——气体密度(kg／m³)；

g——重力换算系数(9．8kgm／kgs²)；

⊿P——速度压(mmH₂O)。

标准状态空气：

γ_n=1．29(kg／m³)

t℃：

速度压、风速、温度、管道直径、风量的关系，如图2－2所示。

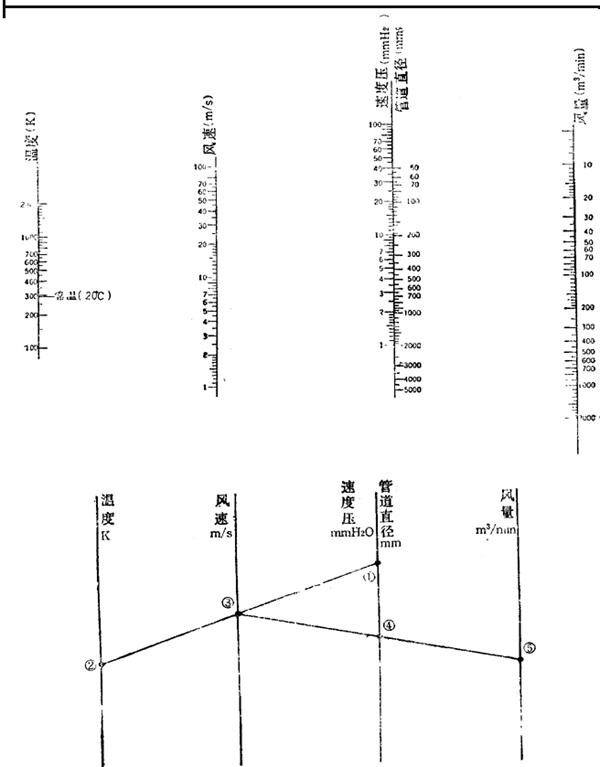

图2－2 速度压、风速、温度、管道直径、风量关系

图2－2说明：①用皮托管实测的速度压在该刻度上；②当时的气体温度在左侧刻度上读出。这时，温度单位是K(绝对温度273+t℃)；③如果速度压与温度刻度能用直线联接，那么，它与风速刻度的定点就是当时的风速；④将此风速与管道直径刻度相接，在其延长线上求出风量。

集尘装置图如图2－3、图2－4所示。

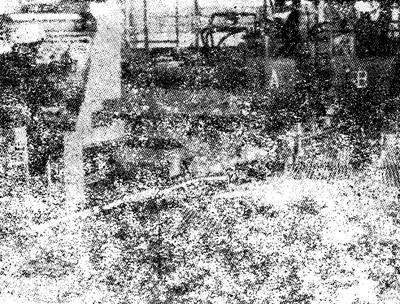

图2－3 集尘装置在相同条件下运转时，基本能将尘雾完全吸入

图2－4 停止集尘装置的运转后，开动等离子切割装置时烟尘(尘雾)的扩散状态
