涵洞的构造

---

(一)进出口

1．一字墙式(图2－7－36a) 进出口设垂直于涵洞轴线，插入锥形护坡的挡土墙，构造简单，省材料，水流条件不好，进口水流收缩较大。一般用于小型涵洞或出口处。

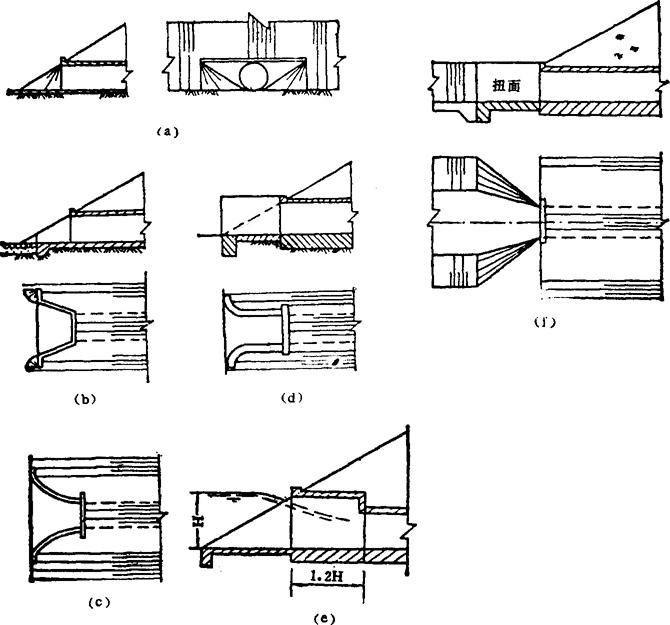

图2－7－36 涵洞的进口型式

2．八字斜降墙式(图2－7－36b) 翼墙平面呈八字型，扩散角一般为20°～40°，墙高随两侧土坡逐渐降低，结构简单，水流条件尚好，工程中经常采用。

3．喇叭口式(图2－7－36c) 翼墙平面呈曲线型，具有良好的收缩段，能使水流平稳而均匀地进入洞身，但施工较八字斜降墙稍复杂。

4．反翼墙走廊式(图2－7－36d) 涵洞进口两侧翼墙高度不变，头部作成圆弧形，水流条件较好，水面在该段跌落后进入洞身，可降低洞身高度，但工程量较大。

5．进口抬高式(图2－7－36e) 进口1．2H(洞高)长度范围内抬高，改善进流条件，降低明流涵洞高度，构造简单，水流条件较好。

6．扭坡式(图2－7－36f) 进出口以扭面与上下游沟渠衔接，为水流创造良好的渐变收缩条件，流势最为平顺，构造简单，但施工较为复杂，墙后填土不易夯实。

进出口胸墙高度，应按上下游设计水位确定，不宜过高，通常顶部挡土墙高度以0．5～1．0m为宜。

进出口一定范围内的沟床、渠堤坡面，均应砌护，以防冲刷。砌护长度一般为3～5m，渠堤护坡应高出最高水位。当出口流速过大时，应采取消能防冲措施。

(二)洞身

涵洞顶部填土厚度应不小于1．0m。对于在渠道下穿过的涵洞，顶部高程应在渠底以下0．6～0．7m；对于有衬砌的渠道，洞顶应至少低于衬砌护面8～10cm。

为防止顶部及两侧的渗漏，可在洞外填筑一层防渗粘土，厚度为0．5～1．0m。当渗水具有腐蚀性时，洞身外部表层可涂刷沥青层。

软基上的涵洞应分段设置沉陷缝，对于预制管涵，按管节长度设缝；对于砌石、混凝土、钢筋混凝土涵洞，其设缝间距不大于10m，不小于洞高2～3倍。通常在进出口与洞身联接处以及外荷载变化较大处设置沉陷缝，缝间设止水。无压涵洞沉陷缝的构造形式见图(2－7－37)。压力流涵洞沉陷缝可参考“倒虹吸管”的作法。

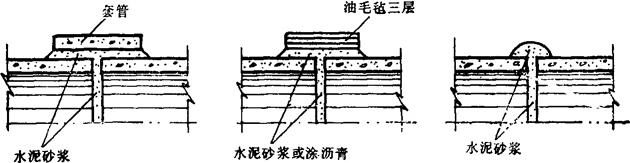

图2－7－37 无压涵洞沉陷缝构造

(三)基础

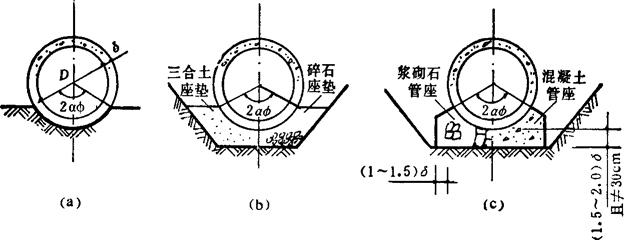

管涵基础通常均采用砌石或混凝土管座，其包角为90°～180°；在压缩性小的土层上，对于小型管涵，可直接置于弧形土基上，或置于碎石三合土垫层上(图2－7－38)。

图2－7－38 管涵基础

拱涵、箱涵在压缩性小的土层上，仅需作素土或三合土夯实；在软弱地基上，可用碎石垫层。

在寒冷地区，涵洞基底应埋于冻土层以下0．3～0．5m处。
