海堤的横断面

---

海堤横断面有大坡土堤、干砌块石护坡、干抛块石护坡、防浪墙和干砌石挡墙等，见图2－7－73。

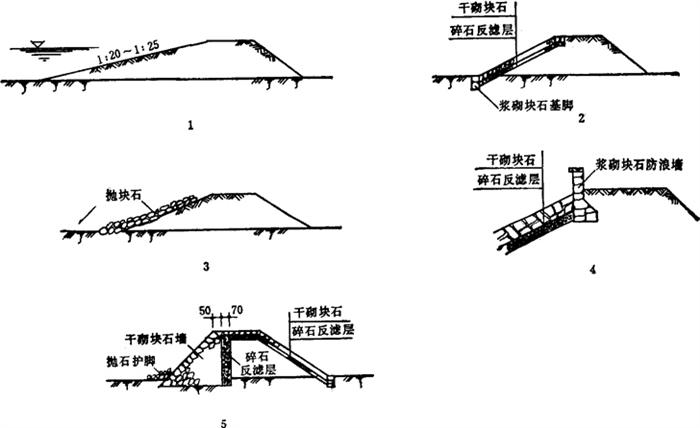

图2－7－73 海堤横断面形式示意图

1－大坡土堤 2－干砌块石护坡 3－干抛块石护坡 4－防浪墙 5－干砌石挡墙

(一)大坡土堤

海堤中应用最广泛的一种堤型，具有就地取材、节省建筑材料、构造简单、便于加高培厚等优点；但抗冲刷能力低，在雨水和风浪作用下，坡面易被破坏；甚至坍塌，因此需要较大的边坡坡度。坡度大小决定于堤高、土料性质和波浪大小，根据塘沽盐场的经验，一般为1∶20～1∶25，如图2－7－73(1)。

(二)干砌块石护坡

为了保护土堤坡面，常设置护坡。护坡的材料有块石、混凝土及钢筋混凝土等。常用的有干砌块石护坡，如图2－7－73(2)。一般从坡顶砌到坡底，并设置基脚。砌筑质量必须严格掌握，以防裂损。

块石所需计算直径D(换算为球形的直径)为：

P_max=0．159γ_wK(2h) (kPa)

式中 P_max——最大波压力 (kPa)

γ_w——块石的重度 (kN／m³)

γ_w——水的重度 (kN／m³)

m——上游堤坡坡率

A——系数，对于干砌块石护坡，A=0．64；对于干砌方块石护坡，A=0．54

K——随坡率变化的系数：m=2，K=1．2；m=2．5，K=1．3；m=3，K=1．4；m=4，K=1．4～1．3；m=5，K=1．3

2h——设计波高(m)

采用不规则的块石其平均块径(D_m)为：

D_m=D／0．85 (m) (2－7－63)

干砌块石的平均重度Q按下式计算：

Q=0．525γ_wD³ (kN) (2－7－64)

干砌块石护坡的厚度，按下式计算：

干砌方块石护坡的厚度，按下式计算：

为防止波浪淘涮及渗透水流的破坏作用，块石下应铺设厚度不小于30cm的碎石反滤层。反滤层质量好坏，直接影响到护坡的成败，必须按照级配切实做好。

(三)抛石护坡

土坡遭受崩塌破坏后的任何堤段均可采用抛石护坡见图2－7－73(3)。抛石能适应土坡坡面变形而自动调整，不牵动整体，而且可分期进行加固。抛石护坡的稳定坡度一般不宜陡于1∶2。抛石后表面应稍加整理，并用小片石填塞空隙，防止松动。

根据实践经验，抛石护坡的块径、重量和层厚，可参考表2－7－30确定。

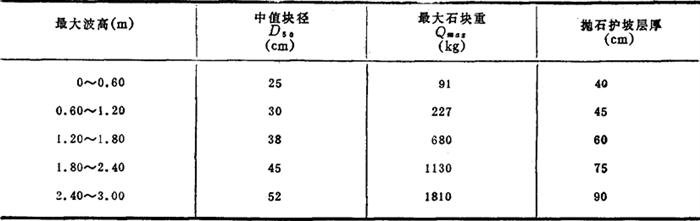

表2－7－30 抛石护坡的块径、重量和层厚

注：上表适用于堤坡陡于1∶5的抛石护坡，如坡缓于1∶5，护坡可适当减薄。

(四)防浪墙

通常设在堤顶迎海面一侧。福建省东山盐场的海堤采用了这一型式，见图2－7－73(4)。防浪墙可防止浪花溅至堤顶，并保障交通安全，采用钢筋混凝土或浆砌块石结构。土堤坡面用干砌块石护砌，下铺碎石反滤层。

一般防浪墙不作为挡水建筑物，只防浪花溅过，波浪爬高以上的安全加高算到堤顶，防浪墙不算在安全加高值内。因此，这种防浪墙不作抗渗和力学计算。

有的海堤在堤顶设置稳定、坚固、不透水的防浪墙，则安全加高可算到防浪墙顶，这样可降低堤顶高度，在一定条件下，经济上是合理的，可比较确定。

(五)干砌石挡墙

在台风、大潮的淘涮下，采用干砌块石护坡可能产生：(1)由于石块砌筑不够紧密，空隙大，受风浪淘涮后，石块松动、脱落；(2)土堤坡面沉陷，使护坡架空，后又陷成凹坑；(3)经风浪作用后，反滤层材料穿越缝隙流失，导致土体被淘空，护坡被破坏。而采用干砌石挡墙〔图2－7－73(5)〕则是行之有效的办法。辽宁省皮子窝化工厂、福建省东山盐场的海堤根据多年的实践，都采用了干砌石挡墙。由于砌体断面较大，石块互相叠压，砌块不易被风浪吸出，抗冲刷能力强。墙基伸入土内，并抛石护脚。为防止块石后面的土体被海浪淘涮，常在石墙后设置0．7m厚的碎石反滤层。

石墙与护坡相比，优点是节省土方，土堤坍损时石墙也不致随之坍损。但自重较大，容易沉陷；波浪在墙上反射所形成的重复波，能加大底流速度，掏涮墙基；直墙还会因激浪越顶，冲损土堤。
