测设起始基点

---

1．计算测设数据

根据测区地形及已知控制点的分布情况，首先要确定哪一点作为起始基点。例如，在图16－1中，可选定P点作为起始基点，编号为(勘探网的编号一般是以分式表示的。编号从网的左下角开始，分母代表线号，沿基线方向增大；分子代表点号，沿测线方向增大)。

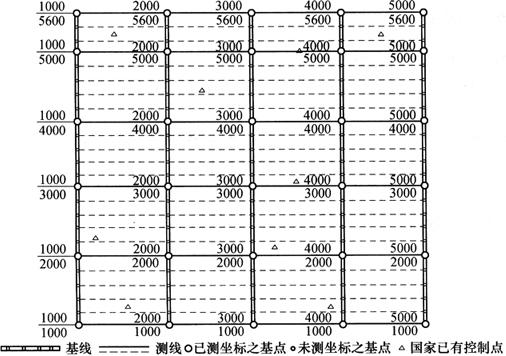

图16－1 物探网设计

从地形图上量出P点的设计坐标值X_P，Y_P。然后根据欲测定点P的设计坐标及已知控制点的坐标反算出坐标方位角与水平距离。如图16－2所示，A，B为已知控制点，P为欲测定的点，按下列公式：

图16－2 计算测设数据

即可计算出已知控制点A，B到起始基点P的坐标方位角α_AP及α_BP。同理，根据A，B两已知点的坐标，可求得它们的坐标方位角α_AB及α_BA。

根据坐标方位角，按A，B，P三点在实地所构成的图形计算水平角β_A，β_B

根据下列求距公式

已知控制点A，B到起始基点P的水平距离即可求得。

2．现场施测

施测起始基点的方法通常采用交会法或极坐标法。下面简单介绍利用极坐标法施测起始基点。

如图16－2所示，将全站仪安置在A点上，经对中、整平后，瞄准B点，设置直线AB方向为零度方向，逆时针转动β_A角，则此时望远镜视线的方向即是AP的方向。在此方向上按计算数据D_AP量取水平距离，即得P点的实际位置。
