活动螺纹型芯或型环形式

---

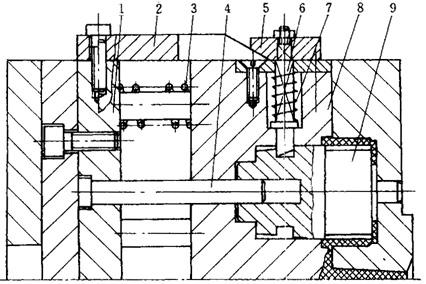

将螺纹型芯或型环与塑件一起脱模，在机床外与塑件分离，如图4-90所示。开模后，注射机顶杆推动推板1、楔块2向顶出方向移动，在楔块2及活动板5的作用下，将卡销6从螺纹型芯9的环形槽内抽出，随后推杆4将螺纹型芯9从动模中顶出，最后在模外手工将螺纹型芯从塑件中脱出。

图4-90 活动螺纹型芯带出塑件脱模

1—推板 2—楔板 3—弹簧 4—推杆 5—活动板 6—卡销 7—弹簧 8—动模 9—螺纹型芯

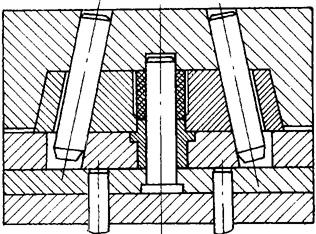

对于精度要求不高的外螺纹塑件，可采用两块拼合的螺纹型环成型，如图4-91所示。开模时，在斜导柱的作用下，型环左右分开，推件板推出塑件。

图4-91 拼合的螺纹型环成型外螺纹的模具结构

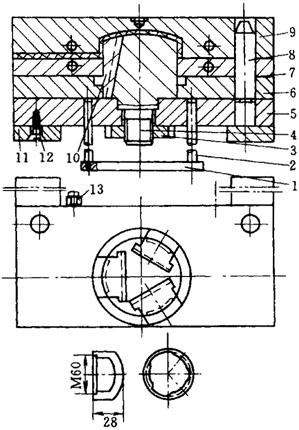

对于精度要求不高的内螺纹塑件，可设计成间断内螺纹，由拼合的螺纹型芯成型，如图4-92所示。开模后塑件留于动模，顶出时推杆2带动推板6，推板6带动螺纹型芯10和推料板7一起向上运动，同时螺纹型芯10向内收缩，使塑件脱模。

图4-92 拼合螺纹型芯模具结构

1—推板 2—推杆 3—螺母 4—主型芯 5—动模板 6—推板 7—推料板 8—导柱 9—定模板 10—螺纹型芯 11—模脚板 12—螺钉 13—水管接头
